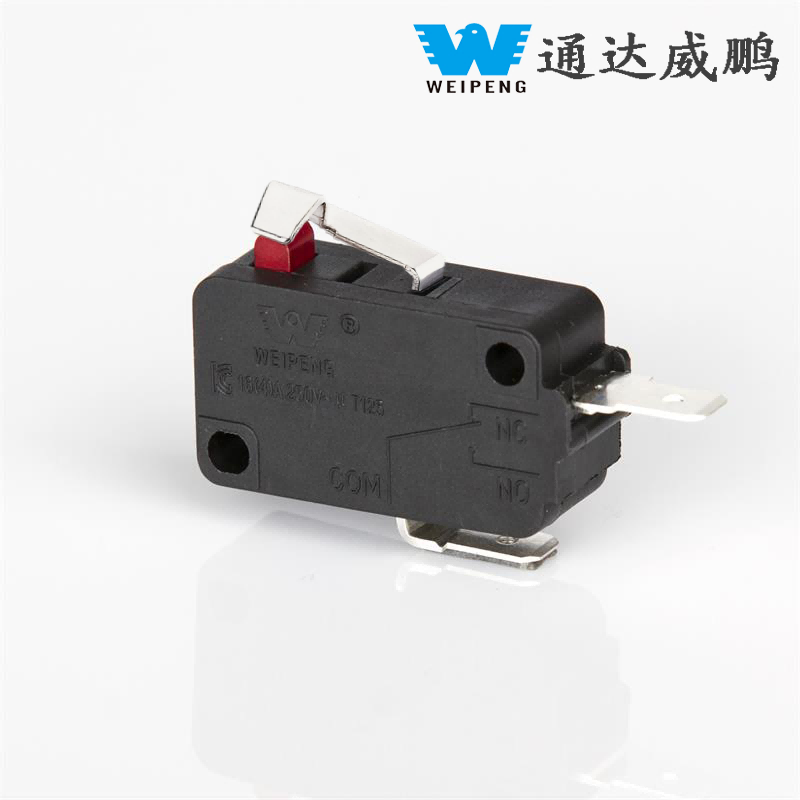

16ए आर्क-आकार का हैंडल हाई करंट रीसेट माइक्रो स्विच

यूकिंग टोंगडा वायर इलेक्ट्रिक फैक्ट्री की माइक्रो स्विच श्रृंखला के बेंचमार्क मॉडल के रूप में, 16 ए आर्क-शेप्ड हैंडल हाई करंट रीसेट माइक्रो स्विच में इसके मुख्य फायदे "उच्च संवेदनशीलता, अल्ट्रा-लॉन्ग जीवनकाल और बहु-परिदृश्य अनुकूलनशीलता" हैं। कंपनी की 35 वर्षों की स्विच निर्माण विशेषज्ञता को एकीकृत करते हुए, यह अपने न्यूनतम संपर्क अंतराल और तीव्र कार्रवाई तंत्र की बदौलत घरेलू उपकरणों, ऑटोमोटिव इलेक्ट्रॉनिक्स, औद्योगिक स्वचालन और अन्य क्षेत्रों में एक प्रमुख नियंत्रण घटक बन गया है।

नमूना:HK-14-1X-16A-199

जांच भेजें

उत्पाद वर्णन

WEIPENG® अग्रणी है16ए आर्क-आकार का हैंडल हाई करंट रीसेट माइक्रो स्विच निर्माता, आपूर्तिकर्ता और निर्यातक।

माइक्रो स्विच परिचय

HK-14 स्विच में उपयोगकर्ता के अनुकूल कॉम्पैक्ट डिज़ाइन है, जिसका समग्र आयाम लगभग 39.8×18.7 मिमी नियंत्रित है। इसका छोटा आकार प्रभावी रूप से आंतरिक इंस्टॉलेशन स्थान बचाता है, जो इसे सीमित इंस्टॉलेशन स्थान वाले छोटे उपकरणों और सटीक उपकरणों के लिए विशेष रूप से उपयुक्त बनाता है। विभिन्न इंस्टॉलेशन परिदृश्यों और ट्रिगरिंग आवश्यकताओं को पूरा करने के लिए, यह उत्पाद चुनने के लिए कई ट्रिगर प्रकार प्रदान करता है, जिसमें बटन प्रकार, छोटा लीवर प्रकार, लंबा लीवर प्रकार और रोलर लीवर प्रकार शामिल हैं। प्रत्येक ट्रिगर प्रकार को मध्यम सक्रियण बल और संवेदनशील प्रतिक्रिया के साथ सटीक रूप से कैलिब्रेट किया जाता है। उपयोगकर्ता डिवाइस की संरचनात्मक विशेषताओं और संचालन विधि के अनुसार लचीले ढंग से उचित ट्रिगर प्रकार का चयन कर सकते हैं, जिससे डिवाइस संचालन की सुविधा बढ़ जाती है।

निर्माण एवं सामग्री

आवास: उच्च शक्ति लौ-मंदक थर्माप्लास्टिक, प्रभाव और गर्मी प्रतिरोधी

संपर्क: सिल्वर मिश्र धातु (AgCdO/AgNi), चाप-प्रतिरोधी, कम संपर्क प्रतिरोध

टर्मिनल: 4.8 मिमी टिन-प्लेटेड तांबा, प्लग-इन और सोल्डर संगत

एक्चुएटर: प्लंजर/लीवर विकल्प (सीधे, मुड़े हुए, रोलर, आदि)

विशिष्ट अनुप्रयोग

घरेलू उपकरण: माइक्रोवेव, वॉशर, ओवन, चावल कुकर के लिए डोर/लिमिट सेंसिंग

औद्योगिक: स्वचालन उपकरण, बिजली उपकरण, पंप/वाल्व नियंत्रण, सुरक्षा इंटरलॉक

इलेक्ट्रॉनिक्स: बिजली की आपूर्ति, उपकरण, चार्जिंग उपकरण, सुरक्षा उपकरण

माइक्रो स्विच पैरामीटर (विनिर्देश)

स्विच तकनीकी विशेषताएँ:
वस्तु	तकनीकी मापदण्ड		कीमत
1	विद्युत मूल्यांकन		5(2)ए/10ए/16(3)ए/21(8)ए 250वीएसी
2	संपर्क प्रतिरोध		≤30mΩ प्रारंभिक मूल्य
3	इन्सुलेशन प्रतिरोध		≥100MΩ (500VDC)
4	ढांकता हुआ वोल्टेज	बीच में गैर-कनेक्टेड टर्मिनल	1000V/0.5mA/60S
		टर्मिनलों के बीच और धातु फ्रेम	3000V/0.5mA/60S
5	विद्युत जीवन		≥50000 चक्र
6	यांत्रिक जीवन		≥1000000 चक्र
7	परिचालन तापमान		-25~125℃
8	परिचालन आवृत्ति		विद्युत :15 चक्र यांत्रिक: 60 चक्र
9	कंपन प्रमाण		कंपन आवृत्ति: 10~55HZ; आयाम: 1.5 मिमी; तीन दिशाएँ :1H
10	सोल्डर क्षमता: 80% से अधिक डूबा हुआ भाग सोल्डर से कवर किया जाएगा		सोल्डरिंग तापमान: 235±5℃ विसर्जन का समय :2~3एस
11	सोल्डर ताप प्रतिरोध		डिप सोल्डरिंग: 260±5℃ 5±1S मैनुअल सोल्डरिंग: 300±5℃ 2~3S
12	सुरक्षा स्वीकृतियाँ		यूएल, सीएसए, वीडीई, ईएनईसी, टीयूवी, सीई, केसी, सीक्यूसी
13	परीक्षण की स्थितियाँ		परिवेश का तापमान: 20±5℃ सापेक्ष आर्द्रता: 65±5%आरएच वायुदाब :86~106KPa

माइक्रो स्विच सुविधा और अनुप्रयोग

1.सेट, विश्वसनीय बुनियादी स्विच
2. अच्छी उपस्थिति, चुस्त संयोजन। विशेषता: छोटे संपर्क सहिष्णुता, त्वरित कार्रवाई, उच्च संवेदनशीलता और छोटी 3. परिचालन यात्रा।
4. लंबी लाइट, उच्च विश्वसनीयता
5. विभिन्न प्रकार के संपर्क टर्मिनल
6.तापमान की एक विविधता
7. विभिन्न प्रकार के लीवर
8.थीमोसेटिंग प्लास्टिक या थीमोप्लास्टिक अपनाएं
9.घरेलू उपकरण, इलेक्ट्रॉनिक उपकरण, स्वचालित मशीन संचार उपकरण, कार इलेक्ट्रॉन, उपकरण और 10. उपकरण, विद्युत गति उपकरण आदि में व्यापक रूप से उपयोग किया जाता है।

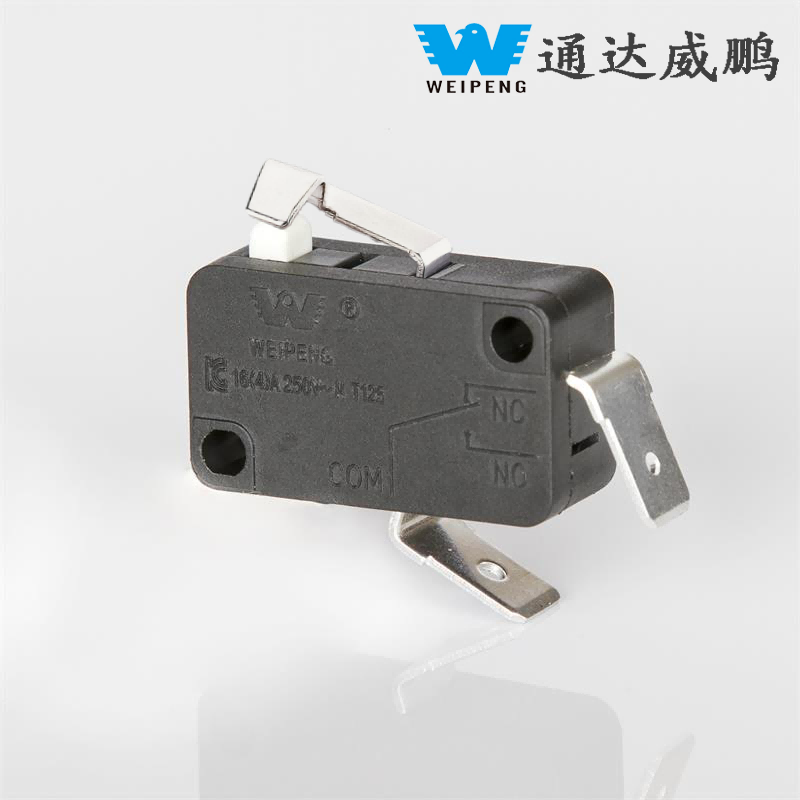

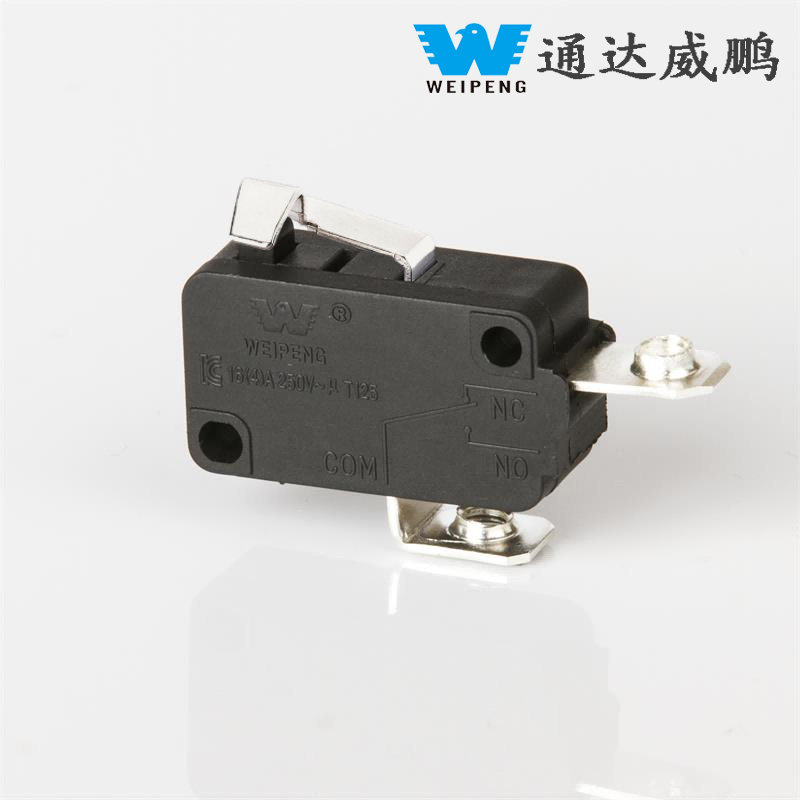

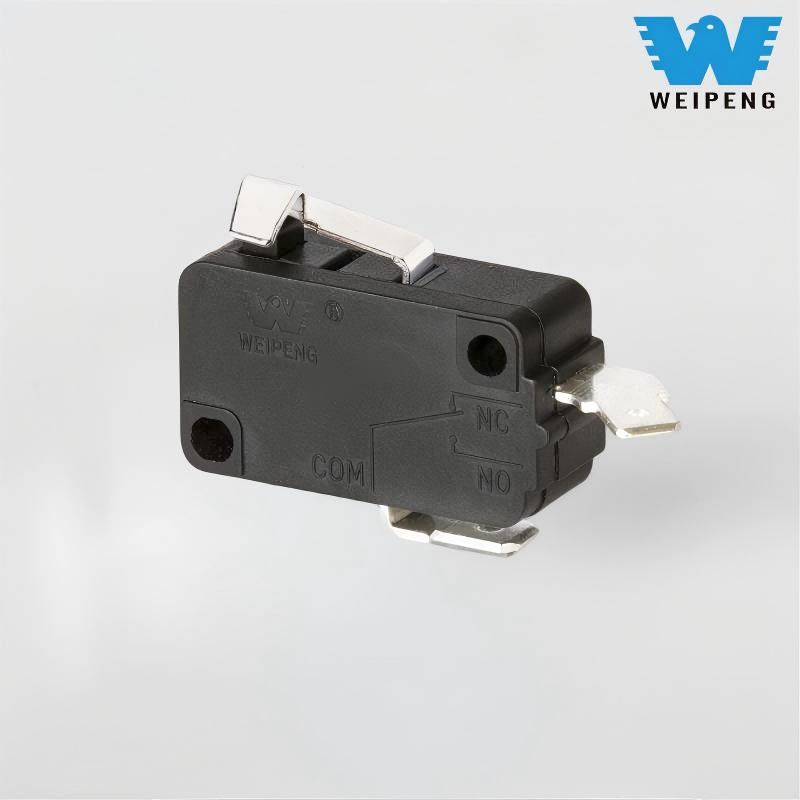

माइक्रो स्विच विवरण
