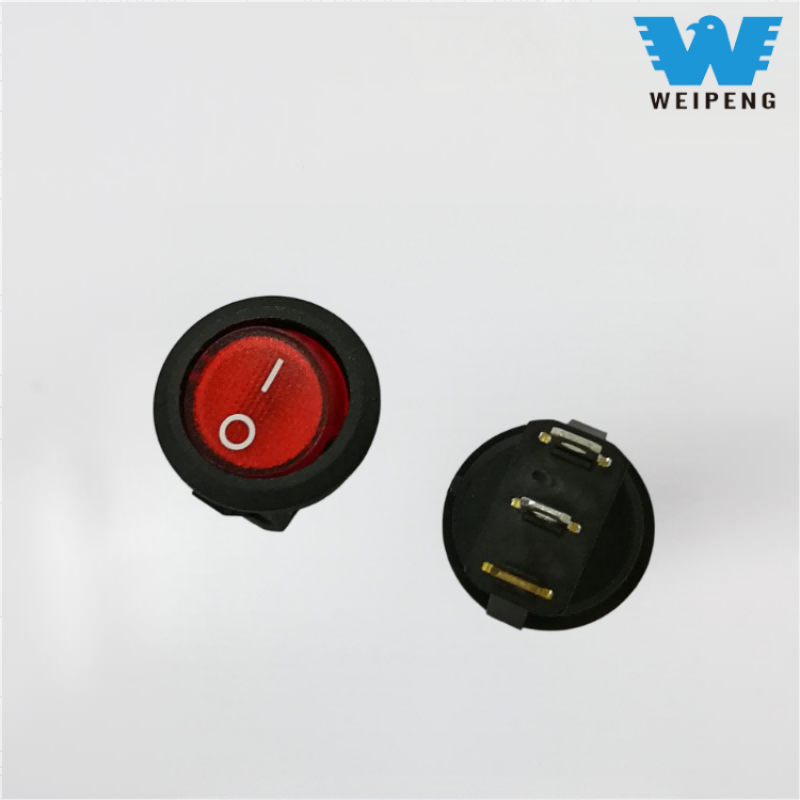

4-पिन 2-स्थिति लाल हरा और नीला प्रबुद्ध पावर स्विच

WEIPENG® चीन में 4-पिन 2-पोजीशन रेड ग्रीन और ब्लू इल्यूमिनेटेड पावर स्विच का एक प्रसिद्ध निर्माता और आपूर्तिकर्ता है, जिसके पास उच्च गुणवत्ता वाले समाधान प्रदान करने का वर्षों का अनुभव है। हमारी प्रतिस्पर्धी कीमत और यूरोपीय और अमेरिकी बाजारों में बढ़ती लोकप्रियता हमें चीन में आपकी सभी ऑन एफएफ ऑन राउंड रॉकर स्विच आवश्यकताओं के लिए आदर्श दीर्घकालिक भागीदार बनाती है।

नमूना:KCD1-304

जांच भेजें

उत्पाद वर्णन

WEIPENG® एक अग्रणी 4-पिन 2-पोजीशन रेड ग्रीन और ब्लू इल्यूमिनेटेड पावर स्विच निर्माता, आपूर्तिकर्ता और निर्यातक है।

टोंगडा रॉकर स्विच फ़ीचर

उत्पादों की श्रृंखला के कोर रॉकर ट्रिगर सिस्टम को कई पीढ़ियों से अनुकूलित किया गया है: यह 1.2-1.8 मिमी की सटीक दबाव यात्रा के साथ 'प्रबलित स्प्रिंग सेट के साथ दोहरी फुलक्रम संतुलित रॉकर' संरचना को अपनाता है। ऑपरेटिंग बल को परिदृश्य के अनुसार वर्गीकृत किया गया है: 1.5-3N (घरेलू उपयोग के लिए हल्का स्पर्श) और 3-5N (औद्योगिक उपयोग के लिए एंटी-मिस्टच)। ट्रिगर फीडबैक स्पष्ट और स्पष्ट है, बिना किसी रुकावट या फ्री प्ले समस्या के।

संपर्क सामग्री अलग तरीके से कॉन्फ़िगर की गई हैं:

सामान्य संस्करण ≤8mΩ के प्रारंभिक संपर्क प्रतिरोध के साथ उच्च शुद्धता वाले सिल्वर-टिन मिश्र धातु का उपयोग करता है, जो 10A-16A (250V AC) के पारंपरिक भार के लिए उपयुक्त है, जो घरेलू और वाणिज्यिक उपकरणों के लिए बुनियादी आवश्यकताओं को पूरा करता है;

औद्योगिक संस्करण को सिल्वर-पैलेडियम मिश्र धातु संपर्कों में अपग्रेड किया गया है, वैक्यूम प्लेटिंग द्वारा मजबूत किया गया है, ≤5mΩ के प्रारंभिक संपर्क प्रतिरोध के साथ, 20A (250V AC) तक के भार के लिए रेटेड, T125 उच्च तापमान को झेलने में सक्षम, उच्च शक्ति वाले औद्योगिक उपकरणों के लिए उपयुक्त है।

पूरी श्रृंखला में 80,000 - 150,000 दबाव चक्रों का यांत्रिक जीवनकाल और 50,000 - 120,000 चक्रों का विद्युत जीवनकाल है, जो उच्च आवृत्ति उपयोग परिदृश्यों में 3-6 वर्षों तक स्थिर संचालन की अनुमति देता है।

स्विच तकनीकी विशेषताएँ:
वस्तु	तकनीकी मापदण्ड		कीमत
1	विद्युत मूल्यांकन		10(1.5)ए/16(3)ए/10(3)ए 250वीएसी
2	संपर्क प्रतिरोध		≤50mΩ प्रारंभिक मान
3	इन्सुलेशन प्रतिरोध		≥100MΩ (500VDC)
4	ढांकता हुआ वोल्टेज	बीच में गैर-कनेक्टेड टर्मिनल	1500V/0.5mA/60S
		टर्मिनलों के बीच और धातु फ्रेम	3000V/0.5mA/60S
5	विद्युत जीवन		≥10000 चक्र
6	यांत्रिक जीवन		≥100000 चक्र
7	परिचालन तापमान		0~125℃
8	परिचालन आवृत्ति		विद्युत :15 चक्र यांत्रिक: 60 चक्र
9	कंपन प्रमाण		कंपन आवृत्ति :10~55HZ; आयाम: 1.5 मिमी: तीन दिशाएँ :1H
10	सोल्डर क्षमता: 80% से अधिक डूबा हुआ भाग सोल्डर से कवर किया जाएगा		सोल्डरिंग तापमान: 235±5℃ विसर्जन का समय :2~3एस
11	सोल्डर ताप प्रतिरोध		डिप सोल्डरिंग: 260±5℃ 5±1S मैनुअल सोल्डरिंग: 300±5℃ 2~3S
12	सुरक्षा स्वीकृतियाँ		यूएल, सीएसए, वीडीई, ईएनईसी, टीयूवी, सीई, सीक्यूसी
13	परीक्षण की स्थितियाँ		परिवेश का तापमान: 20±5℃ सापेक्ष आर्द्रता: 65±5%आरएच वायुदाब: 86~106KPa

टोंगडा रॉकर स्विच एप्लीकेशन

वाणिज्यिक उपकरण:कॉफ़ी मशीन, कैश रजिस्टर और प्रिंटर के साथ संगत। 16A लोड संस्करण डिवाइस शुरू होने पर तात्कालिक करंट को संभाल सकता है। एक निश्चित चेन कॉफ़ी शॉप में बैच एप्लिकेशन के बाद, स्विच विफलताओं के कारण होने वाला डाउनटाइम 85% कम हो गया था।

औद्योगिक सहायता:20A उच्च-लोड संस्करण का उपयोग छोटे कन्वेयर उपकरण और कार्यशाला प्रकाश व्यवस्था के लिए किया जाता है। T125 तापमान प्रतिरोध उच्च तापमान वाले वातावरण के लिए उपयुक्त है। एक निश्चित मशीनरी फैक्ट्री ने बिना किसी प्रदर्शन गिरावट के 18 महीने तक इसका उपयोग किया।

टोंगडा रॉकर स्विच विवरण
