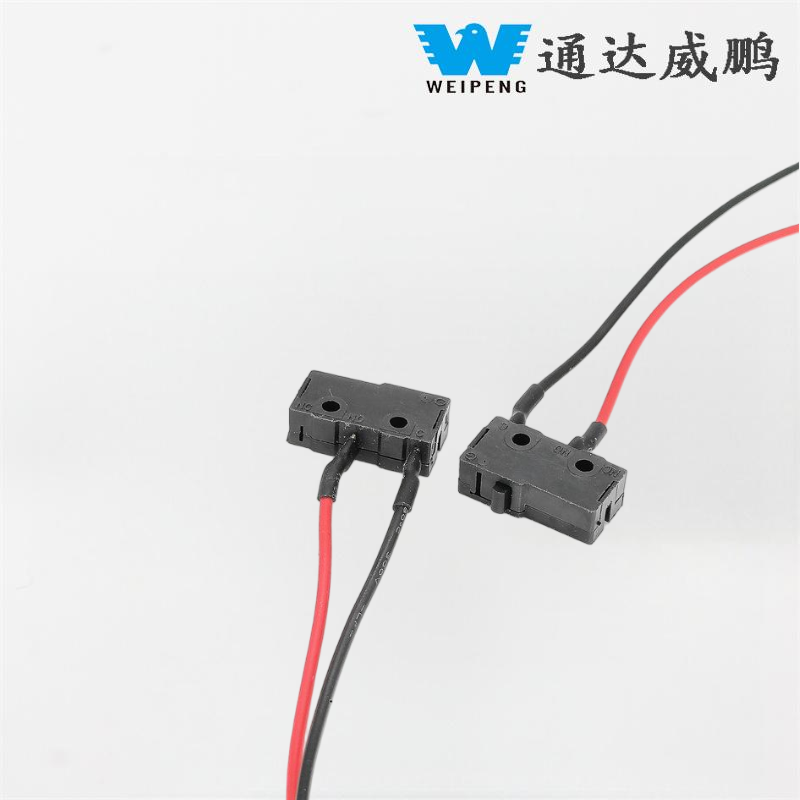

मोटर उपकरण के लिए डस्टप्रूफ 5ए माइक्रो स्विच

यूकिंग टोंगडा केबल पावर प्लांट के एक प्रतिनिधि उत्पाद के रूप में, जो मुख्य मानकीकरण और अनुकूलन के एकीकरण का प्रतीक है, मोटर उपकरण स्विच के लिए डस्टप्रूफ 5ए माइक्रो स्विच को "स्थिरता, विश्वसनीयता और दृश्य अनुकूलता" के मूल सिद्धांतों के साथ डिज़ाइन किया गया है। इसमें कंपनी की 35 वर्षों की स्विच निर्माण विशेषज्ञता शामिल है, जो विद्युत प्रदर्शन, सुरक्षा स्तर और उपयोगकर्ता अनुभव में कई अनुकूलन प्राप्त करती है। यह स्विच स्मार्ट होम पावर वितरण, औद्योगिक सहायक उपकरण और छोटे चिकित्सा उपकरणों जैसे परिदृश्यों पर व्यापक रूप से लागू होता है, जो इसे एक पसंदीदा सर्किट नियंत्रण घटक बनाता है जो अनुकूलन क्षमता के साथ सार्वभौमिकता को संतुलित करता है।

नमूना:HK-04G-LD-072

जांच भेजें

उत्पाद वर्णन

WEIPENG® मोटर उपकरण निर्माताओं, आपूर्तिकर्ताओं और निर्यातक के लिए एक अग्रणी डस्टप्रूफ 5A माइक्रो स्विच है।

सूक्ष्म स्विचपरिचय

यूकिंग टोंगडा केबल पावर प्लांट के एक प्रतिनिधि उत्पाद के रूप में, जो मुख्य मानकीकरण और अनुकूलन के एकीकरण का प्रतीक है, एचके-04जी-एल स्विच को "स्थिरता, विश्वसनीयता और दृश्य अनुकूलता" के मूल सिद्धांतों के साथ डिजाइन किया गया है। इसमें कंपनी की 35 वर्षों की स्विच निर्माण विशेषज्ञता शामिल है, जो विद्युत प्रदर्शन, सुरक्षा स्तर और उपयोगकर्ता अनुभव में कई अनुकूलन प्राप्त करती है। यह स्विच स्मार्ट होम पावर वितरण, औद्योगिक सहायक उपकरण और छोटे चिकित्सा उपकरणों जैसे परिदृश्यों पर व्यापक रूप से लागू होता है, जो इसे एक पसंदीदा सर्किट नियंत्रण घटक बनाता है जो अनुकूलन क्षमता के साथ सार्वभौमिकता को संतुलित करता है।

यूएल, सीयूएल (सीएसए), वीडीई, ईएनईसी और सीक्यूसी जैसे अंतरराष्ट्रीय और घरेलू स्तर पर मान्यता प्राप्त अधिकारियों द्वारा पूरी तरह से प्रमाणित और आईएसओ 9001 गुणवत्ता प्रबंधन प्रणाली मानकों के अनुरूप। टर्मिनल स्पेसिंग और पिन लेआउट आईईसी 61810 मानक के साथ संगत हैं, जो पीसीबी डिज़ाइन में समायोजन की आवश्यकता के बिना ओमरोन वी-15 श्रृंखला जैसे मुख्यधारा के मॉडल के सीधे प्रतिस्थापन की अनुमति देता है।

सूक्ष्म स्विचआवेदन

ऑटोमोटिव इलेक्ट्रॉनिक स्थिति निगरानी के लिए उपयुक्त।

वाहन चार्जिंग पोर्ट: चार्जर डालते समय, चार्जिंग सर्किट को जोड़ने के लिए स्विंग आर्म को दबाएं, 12V/10A वाहन बिजली आपूर्ति के साथ संगत सिल्वर मिश्र धातु संपर्कों के साथ;

सीट समायोजन: स्लाइड रेल के अंत में सीमा स्विच स्विंग आर्म के माध्यम से सीट की चरम स्थिति का पता लगाता है, जिससे मोटर ओवरलोड को रोका जा सकता है।

सूक्ष्म स्विच विनिर्देश

स्विच तकनीकी विशेषताएँ:
वस्तु	तकनीकी मापदण्ड		कीमत
1	विद्युत मूल्यांकन		5(2)ए 125वी/250वीएसी 10(3)125वी/250वीएसी
2	संपर्क प्रतिरोध		≤50mΩ प्रारंभिक मान
3	इन्सुलेशन प्रतिरोध		≥100MΩ (500VDC)
4	ढांकता हुआ वोल्टेज	बीच में गैर-कनेक्टेड टर्मिनल	500V/0.5mA/60S
		टर्मिनलों के बीच और धातु फ्रेम	1500V/0.5mA/60S
5	विद्युत जीवन		≥10000 चक्र
6	यांत्रिक जीवन		≥100000 चक्र
7	परिचालन तापमान		-25~125℃
8	परिचालन आवृत्ति		विद्युत :15 चक्र यांत्रिक: 60 चक्र
9	कंपन प्रमाण		कंपन आवृत्ति :10~55HZ; आयाम: 1.5 मिमी; तीन दिशाएँ :1H
10	सोल्डर क्षमता: 80% से अधिक डूबा हुआ भाग सोल्डर से कवर किया जाएगा		सोल्डरिंग तापमान: 235±5℃ विसर्जन का समय :2~3एस
11	सोल्डर ताप प्रतिरोध		डिप सोल्डरिंग: 260±5℃ 5±1S मैनुअल सोल्डरिंग: 300±5℃ 2~3S
12	सुरक्षा स्वीकृतियाँ		UL、CSA、VDE、ENEC、CE
13	परीक्षण की स्थितियाँ		परिवेश का तापमान: 20±5℃ सापेक्ष आर्द्रता: 65±5%आरएच वायुदाब: 86~106KPa
