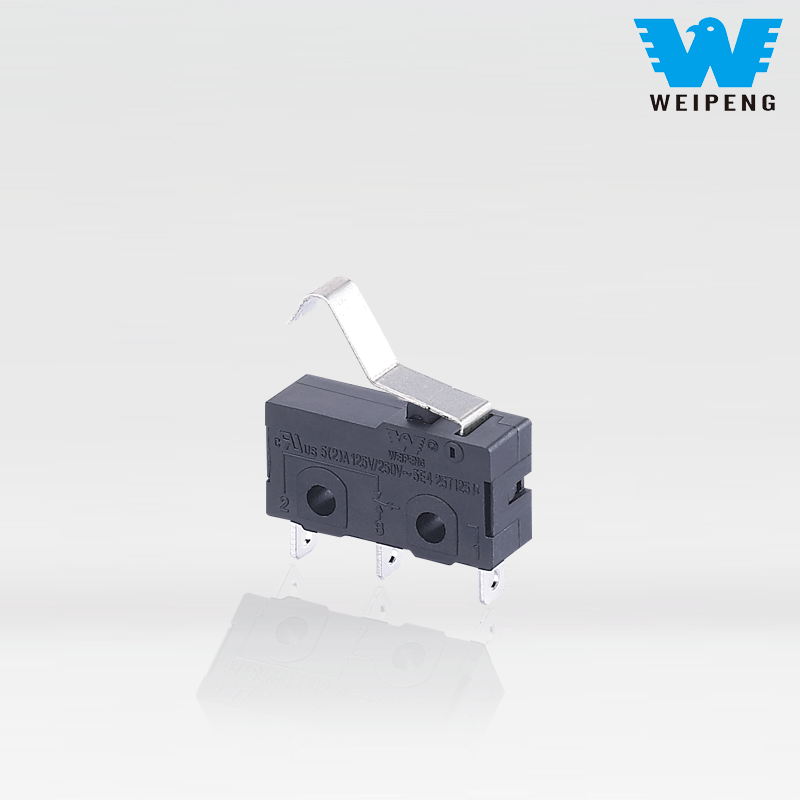

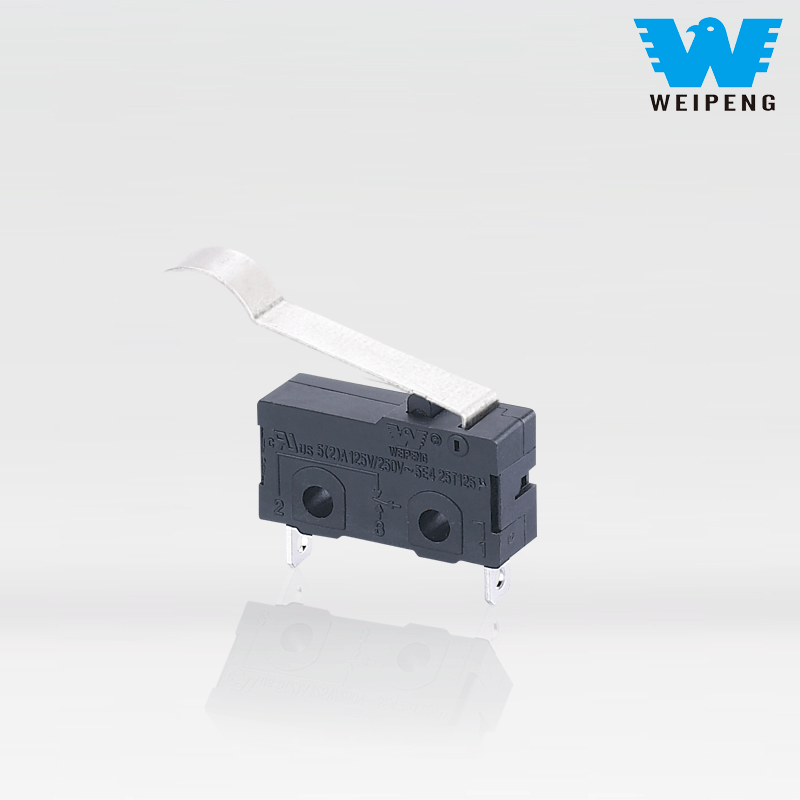

HK-04G-L माइक्रो स्विच बेंट हैंडल दो पिन

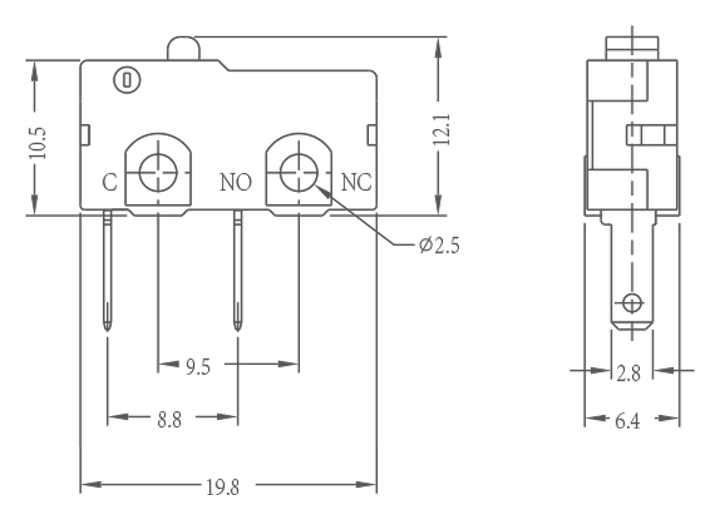

टोंगडा वेइपेंग के प्रतिनिधि उत्पाद के रूप में एचके-04जी-एल माइक्रो स्विच बेंट हैंडल दो पिन जो मुख्य मानकीकरण और अनुकूलन के एकीकरण का प्रतीक है। एक निर्माता और थोक व्यापारी के रूप में, हमारे अपने कारखाने द्वारा उत्पादित टिकाऊ स्मार्ट उपकरण रीसेट स्विच का मुख्य डिजाइन सिद्धांत 'स्थिरता, विश्वसनीयता और परिदृश्य अनुकूलता' है। रेटिंग: 5ए 250वीएसी तापमान रेंज: -40°C~+125°C आईपी कोड: IP40 आयाम: 19.8*10.6*6.4मिमी अनुमोदन: यूएल, ईएनईसी, सीएसए, सीई, वीडीई

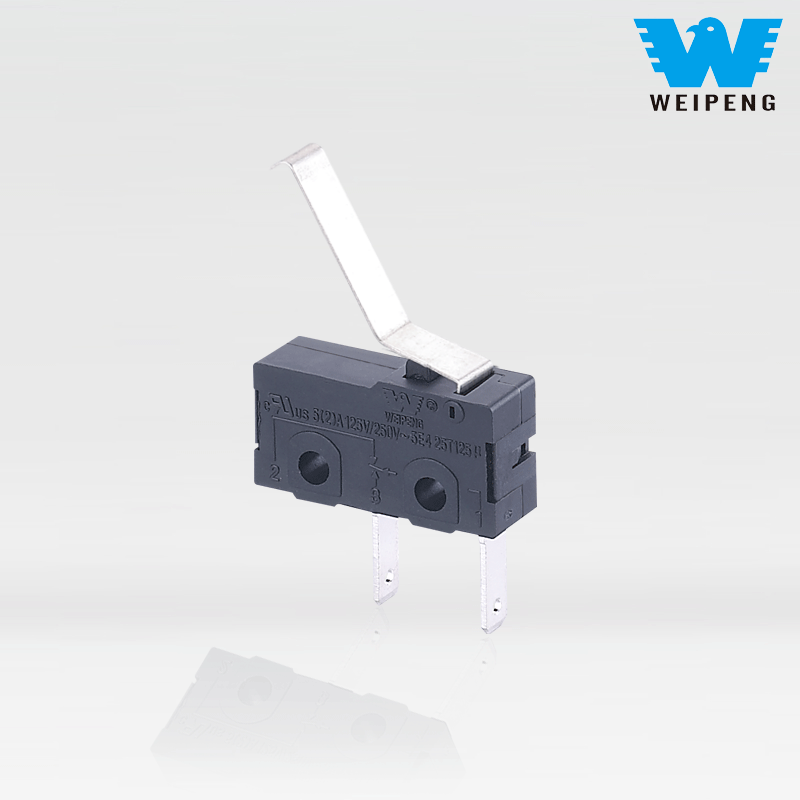

नमूना:HK-04G-LD-007

जांच भेजें

उत्पाद वर्णन

WEIPENG® अग्रणी हैHK-04G-L माइक्रो स्विच बेंट हैंडल दो पिन निर्माता, आपूर्तिकर्ता और निर्यातक।

सूक्ष्म स्विचपरिचय

HK-04G-L एक 2-पिन SPST स्नैप एक्शन माइक्रो स्विच है जिसमें मुड़ा हुआ लीवर आर्म है।क्लासिक स्नैप-एक्शन संरचना से संबंधित है; यह उच्च परिशुद्धता वाले आंतरिक स्प्रिंग और पत्ती तंत्र पर निर्भर करता है। जब बाहरी बल लीवर को महत्वपूर्ण बिंदु पर दबाता है, तो आंतरिक संपर्क तुरंत स्विच हो जाते हैं, बिना धीमी संपर्क चिंगारी के। यह सामान्य रूप से खुले (एनओ) और सामान्य रूप से बंद (एनसी) सर्किट के बीच COM टर्मिनल को सटीक संचालन और क्रिस्प रिबाउंड के साथ स्विच कर सकता है, प्रभावी ढंग से आर्किंग को कम कर सकता है और समग्र सेवा जीवन को बढ़ा सकता है।

5A 250V AC पर रेटेड, इसमें उच्च गुणवत्ता वाले AgNi मिश्र धातु संपर्क, ज्वाला-मंदक PBT आवास और -25 ℃ से 125 ℃ तक विस्तृत ऑपरेटिंग तापमान है। अल्ट्रा-शॉर्ट एक्चुएशन ट्रैवल और तेज़ स्नैप-एक्शन तंत्र के साथ, यह 1,000,000 चक्रों से अधिक स्थिर सर्किट स्विचिंग, कम आर्किंग और लंबे यांत्रिक जीवन को सुनिश्चित करता है। यूएल, वीडीई, ईएनईसी, सीई और सीक्यूसी द्वारा प्रमाणित, यह घरेलू उपकरणों, रसोई उपकरणों, बिजली उपकरणों, औद्योगिक सीमा नियंत्रण और सुरक्षा इंटरलॉक सिस्टम में व्यापक रूप से लागू होता है। टोंगडा एचके-04जी-एल माइक्रो स्विच लगातार प्रदर्शन, सटीक सक्रियण और सार्वभौमिक माउंटिंग आकार बनाए रखता है, जो बड़े पैमाने पर उत्पादन और आफ्टरमार्केट प्रतिस्थापन के लिए बिल्कुल उपयुक्त है।

सूक्ष्म स्विचआवेदन

छोटे आकार, एसपीडीटी डबल-सर्किट स्विचिंग, उच्च तापमान प्रतिरोध और लंबी सेवा जीवन जैसी सुविधाओं के साथ, अनुप्रयोग व्यापक हैं:

रसोई के छोटे उपकरण: एयर फ्रायर, माइक्रोवेव, ओवन और इलेक्ट्रिक फ्रायर दरवाजे के लिए सुरक्षा स्विच

छोटे औद्योगिक/इलेक्ट्रिक उपकरण: बिजली उपकरण, छोटी मशीनरी, इलेक्ट्रिक एक्चुएटर्स और उठाने वाले उपकरणों के लिए सीमा स्विच

घरेलू इलेक्ट्रॉनिक्स: स्मार्ट दरवाजे के ताले, छोटे उपकरणों और उपकरण कवर के लिए इंटरलॉकिंग सुरक्षा

ऑटोमोटिव सहायक उपकरण: छोटे ऑनबोर्ड नियंत्रण तंत्र, सीट/सनरूफ स्थिति का पता लगाने वाले स्विच

सामान्य रखरखाव प्रतिस्थापन: समान विशिष्टताओं के विभिन्न पुराने माइक्रो स्विचों के लिए सार्वभौमिक प्रतिस्थापन

सूक्ष्म स्विच विनिर्देश

स्विच तकनीकी विशेषताएँ:
वस्तु	तकनीकी मापदण्ड		कीमत
1	विद्युत मूल्यांकन		5(2)ए 125वी/250वीएसी 10(3)125वी/250वीएसी
2	संपर्क प्रतिरोध		≤50mΩ प्रारंभिक मान
3	इन्सुलेशन प्रतिरोध		≥100MΩ (500VDC)
4	ढांकता हुआ वोल्टेज	बीच में गैर-कनेक्टेड टर्मिनल	500V/0.5mA/60S
		टर्मिनलों के बीच और धातु फ्रेम	1500V/0.5mA/60S
5	विद्युत जीवन		≥10000 चक्र
6	यांत्रिक जीवन		≥100000 चक्र
7	परिचालन तापमान		-25~125℃
8	परिचालन आवृत्ति		विद्युत :15 चक्र यांत्रिक: 60 चक्र
9	कंपन प्रमाण		कंपन आवृत्ति :10~55HZ; आयाम: 1.5 मिमी; तीन दिशाएँ :1H
10	सोल्डर क्षमता: 80% से अधिक डूबा हुआ भाग सोल्डर से कवर किया जाएगा		सोल्डरिंग तापमान: 235±5℃ विसर्जन का समय :2~3एस
11	सोल्डर ताप प्रतिरोध		डिप सोल्डरिंग: 260±5℃ 5±1S मैनुअल सोल्डरिंग: 300±5℃ 2~3S
12	सुरक्षा स्वीकृतियाँ		UL、CSA、VDE、ENEC、CE
13	परीक्षण की स्थितियाँ		परिवेश का तापमान: 20±5℃ सापेक्ष आर्द्रता: 65±5%आरएच वायुदाब: 86~106KPa
