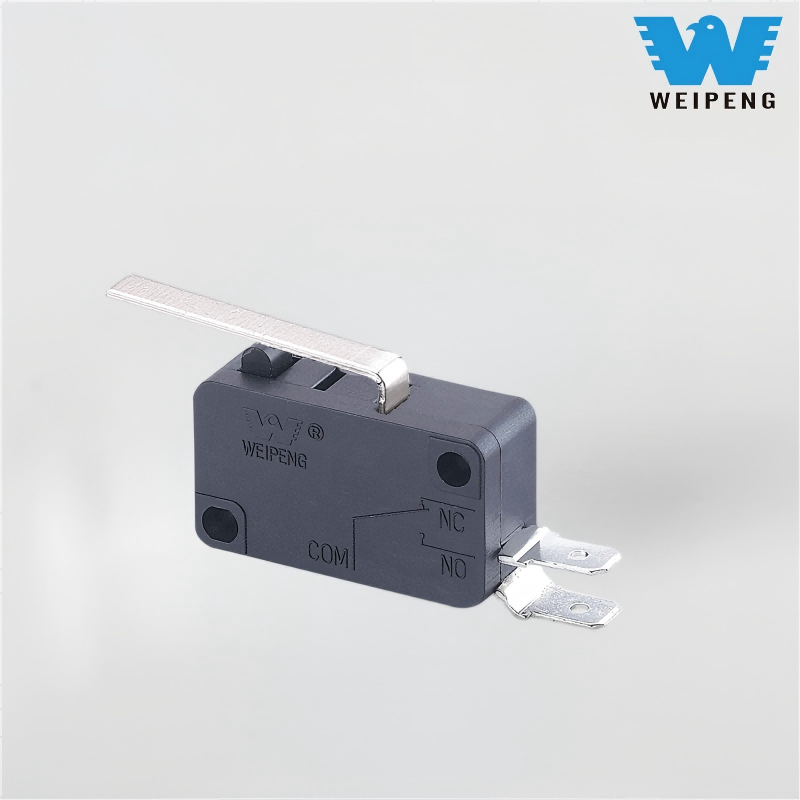

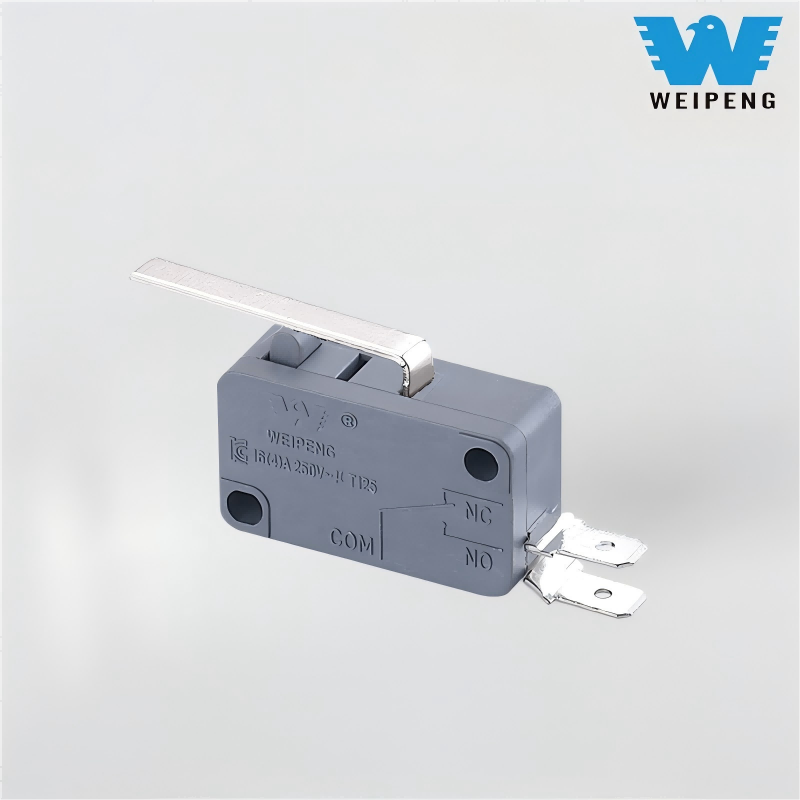

सीधे लीवर के साथ एचके-14 साइड टू-लेग माइक्रो स्विच

यूकिंग टोंगडा वायर इलेक्ट्रिक फैक्ट्री की माइक्रो स्विच श्रृंखला के बेंचमार्क मॉडल के रूप में, स्ट्रेट लीवर के साथ एचके-14 साइड टू-लेग माइक्रो स्विच में "उच्च संवेदनशीलता, अल्ट्रा-लॉन्ग जीवनकाल और बहु-परिदृश्य अनुकूलनशीलता" इसके मुख्य फायदे हैं। कंपनी की 35 वर्षों की स्विच निर्माण विशेषज्ञता को एकीकृत करते हुए, यह अपने न्यूनतम संपर्क अंतराल और तीव्र कार्रवाई तंत्र की बदौलत घरेलू उपकरणों, ऑटोमोटिव इलेक्ट्रॉनिक्स, औद्योगिक स्वचालन और अन्य क्षेत्रों में एक प्रमुख नियंत्रण घटक बन गया है। इसके प्रदर्शन और विश्वसनीयता को दुनिया भर के कई आधिकारिक संगठनों द्वारा प्रमाणित किया गया है, जिससे विशिष्ट बाजार में इसकी मुख्यधारा की स्थिति सुरक्षित हो गई है।

नमूना:HK-14-1X-16A-903

जांच भेजें

उत्पाद वर्णन

WEIPENG® अग्रणी हैसीधे लीवर के साथ एचके-14 साइड टू-लेग माइक्रो स्विच निर्माता, आपूर्तिकर्ता और निर्यातक।

माइक्रो स्विच परिचय

उत्पादों की श्रृंखला में एक एकीकृत पैकेजिंग संरचना होती है, जिसमें शेल सीम पर एम्बेडेड उच्च-लोच वाले सिलिकॉन सीलिंग रिंग होते हैं, जो धूल, तेल और हल्के छींटों जैसी कठोर पर्यावरणीय परिस्थितियों का प्रभावी ढंग से विरोध करने के लिए स्नैप-क्लोजर प्रक्रिया के साथ संयुक्त होते हैं। अंतर्निहित ओवरकरंट सुरक्षा तंत्र संपर्कों को तुरंत डिस्कनेक्ट करने की अनुमति देता है जब करंट रेटेड मूल्य से 1.5 गुना से अधिक हो जाता है, जिससे सर्किट ओवरलोड से उपकरण को नुकसान पहुंचने से रोका जा सकता है। टर्मिनल प्रकार चार विशिष्टताओं में उपलब्ध हैं: सोल्डरेड, टैब-इंसर्ट (2.8मिमी/4.8मिमी विकल्प), स्क्रू-लॉक, और क्विक-कनेक्ट, पीसीबी सोल्डरिंग और हार्नेस कनेक्शन जैसे विभिन्न इंस्टॉलेशन तरीकों के लिए उपयुक्त, ≥50 गुना के टर्मिनल इंसर्शन स्थायित्व और मजबूत कनेक्शन स्थिरता के साथ। उत्पाद ने नमक स्प्रे परीक्षण (48 घंटे) और नम गर्मी उम्र बढ़ने परीक्षण (96 घंटे) पास कर लिया है, और तटीय क्षेत्रों और उच्च तापमान/आर्द्रता स्थितियों जैसे विशेष वातावरण में स्थिर रह सकता है।

विशिष्ट लोकप्रिय मॉडल और अनुप्रयोग परिदृश्य:

HK-14-1X-16A-P-200: सामान्य रूप से खुला, 16A 250VAC, मेटल रोलर एक्चुएटर रॉड - औद्योगिक स्वचालन उत्पादन लाइनों पर यात्रा सीमा नियंत्रण के लिए उपयुक्त, रोलर डिज़ाइन यांत्रिक घिसाव को कम करता है

HK-14-1-16AP-715: सामान्य रूप से बंद, 16A 250VAC, लघु हिंज रोलर एक्चुएटर रॉड - चिकित्सा परीक्षण उपकरणों में सटीक ट्रिगरिंग के लिए उपयुक्त, सामान्य रूप से बंद डिज़ाइन बंद होने पर उपकरण सुरक्षा सुनिश्चित करता है

HK-14-16AP-605: चेंजओवर प्रकार, 16A 250VAC, विस्तृत तापमान डिज़ाइन - नई ऊर्जा वाहन बैटरी पैक में तापमान निगरानी स्विच के लिए उपयुक्त, -40°C~125°C विस्तृत तापमान रेंज चरम ऑनबोर्ड वातावरण में फिट बैठती है

HK-14-1X-5A-320: सामान्य रूप से खुला, 5A 250VAC, बटन-प्रकार एक्चुएटर रॉड - माइक्रोवेव ओवन दरवाजा स्विच, प्रतिक्रियाशील दबाव, उच्च स्तरीय सुरक्षा सुरक्षा के लिए उपयुक्त

अनुप्रयोग परिदृश्य

घरेलू उपकरण: माइक्रोवेव दरवाजा नियंत्रण, वॉशिंग मशीन प्रोग्राम नियंत्रण, एयर कंडीशनर पंखे की गति समायोजन, उपकरण का सुरक्षित संचालन सुनिश्चित करना

औद्योगिक स्वचालन: उत्पादन लाइन स्थिति, रोबोट सीमा नियंत्रण, कन्वेयर स्टार्ट-स्टॉप नियंत्रण, उत्पादन दक्षता में 35% सुधार

ऑटोमोटिव इलेक्ट्रॉनिक्स: कार की खिड़की उठाना, सीट समायोजन, ट्रंक सेंसिंग, वाहन में कठोर वातावरण के लिए उपयुक्त

चिकित्सा उपकरण: सर्जिकल उपकरण नियंत्रण, डिटेक्शन उपकरण सिग्नल ट्रिगरिंग, मेडिकल-ग्रेड सुरक्षा मानकों को पूरा करना

सैन्य उद्योग: हथियार उपकरण नियंत्रण, संचार उपकरण स्विचिंग, अत्यधिक कामकाजी परिस्थितियों और उच्च विश्वसनीयता आवश्यकताओं को अपनाना

माइक्रो स्विच पैरामीटर (विनिर्देश)

स्विच तकनीकी विशेषताएँ:
वस्तु	तकनीकी मापदण्ड		कीमत
1	विद्युत मूल्यांकन		5(2)ए/10ए/16(3)ए/21(8)ए 250वीएसी
2	संपर्क प्रतिरोध		≤30mΩ प्रारंभिक मूल्य
3	इन्सुलेशन प्रतिरोध		≥100MΩ (500VDC)
4	ढांकता हुआ वोल्टेज	बीच में गैर-कनेक्टेड टर्मिनल	1000V/0.5mA/60S
		टर्मिनलों के बीच और धातु फ्रेम	3000V/0.5mA/60S
5	विद्युत जीवन		≥50000 चक्र
6	यांत्रिक जीवन		≥1000000 चक्र
7	परिचालन तापमान		-25~125℃
8	परिचालन आवृत्ति		विद्युत :15 चक्र यांत्रिक: 60 चक्र
9	कंपन प्रमाण		कंपन आवृत्ति: 10~55HZ; आयाम: 1.5 मिमी; तीन दिशाएँ :1H
10	सोल्डर क्षमता: 80% से अधिक डूबा हुआ भाग सोल्डर से कवर किया जाएगा		सोल्डरिंग तापमान: 235±5℃ विसर्जन का समय :2~3एस
11	सोल्डर ताप प्रतिरोध		डिप सोल्डरिंग: 260±5℃ 5±1S मैनुअल सोल्डरिंग: 300±5℃ 2~3S
12	सुरक्षा स्वीकृतियाँ		यूएल, सीएसए, वीडीई, ईएनईसी, टीयूवी, सीई, केसी, सीक्यूसी
13	परीक्षण की स्थितियाँ		परिवेश का तापमान: 20±5℃ सापेक्ष आर्द्रता: 65±5%आरएच वायुदाब :86~106KPa

माइक्रो स्विच सुविधा और अनुप्रयोग

1.सेट, विश्वसनीय बुनियादी स्विच
2. अच्छी उपस्थिति, चुस्त संयोजन। विशेषता: छोटे संपर्क सहिष्णुता, त्वरित कार्रवाई, उच्च संवेदनशीलता और छोटी 3. परिचालन यात्रा।
4. लंबी लाइट, उच्च विश्वसनीयता
5. विभिन्न प्रकार के संपर्क टर्मिनल
6.तापमान की एक विविधता
7. विभिन्न प्रकार के लीवर
8.थीमोसेटिंग प्लास्टिक या थीमोप्लास्टिक अपनाएं
9.घरेलू उपकरण, इलेक्ट्रॉनिक उपकरण, स्वचालित मशीन संचार उपकरण, कार इलेक्ट्रॉन, उपकरण और 10. उपकरण, विद्युत गति उपकरण आदि में व्यापक रूप से उपयोग किया जाता है।

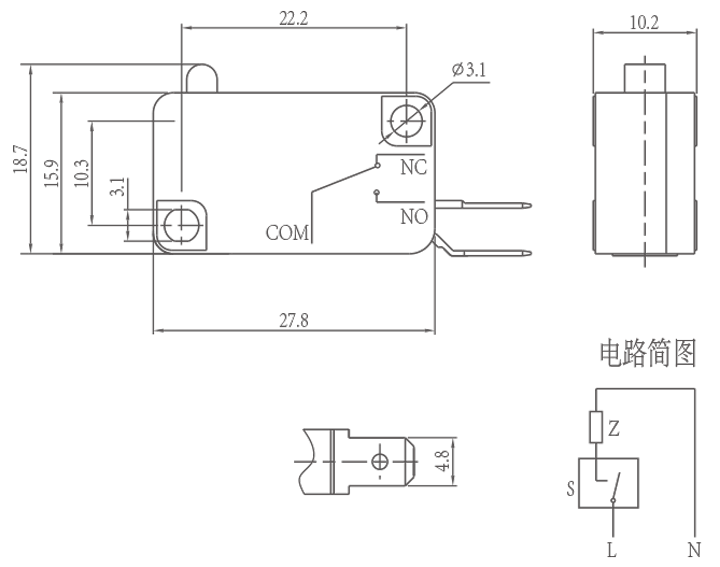

माइक्रो स्विच विवरण
