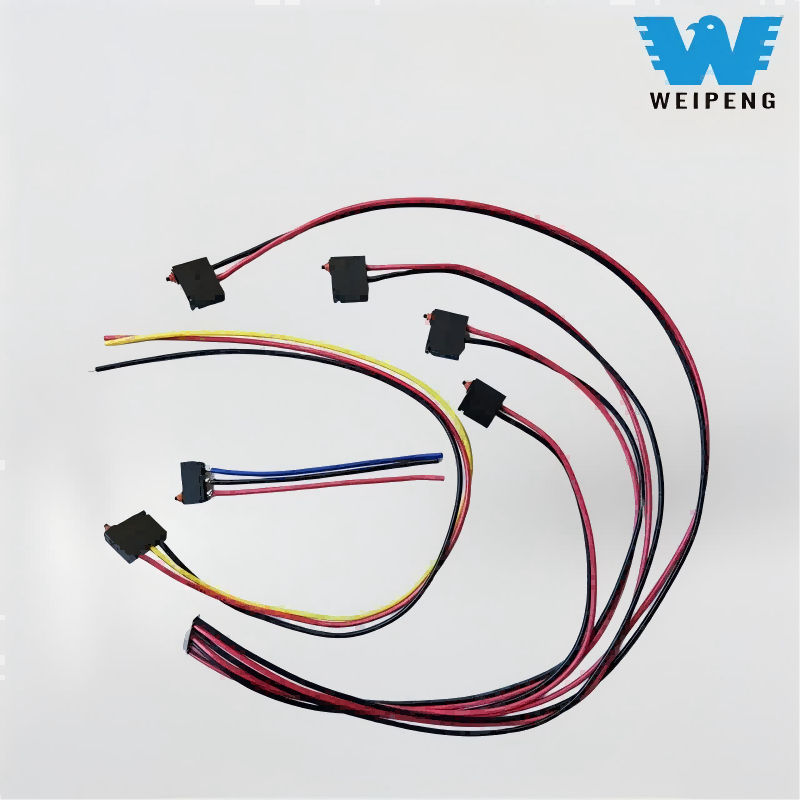

लॉन्ग-हैंडल पुश माइक्रो स्विच

नमी, धूल और बाहरी परिस्थितियों जैसे विशेष वातावरण के लिए यूकिंग टोंगडा केबल फैक्ट्री द्वारा विकसित मुख्य उत्पाद के रूप में, लॉन्ग-हैंडल पुश माइक्रो स्विच श्रृंखला वॉटरप्रूफ स्विच 'आईपी67 उच्च सुरक्षा और स्थिर विद्युत प्रदर्शन' को अपने प्रमुख लाभों के रूप में पेश करते हैं। 35 वर्षों की स्विच निर्माण विशेषज्ञता का लाभ उठाते हुए, वे रॉकर और बटन प्रकारों सहित विभिन्न ट्रिगरिंग मोड की सुविधा देते हैं, और व्यापक रूप से आउटडोर प्रकाश व्यवस्था, रसोई उपकरणों, ऑटोमोटिव इलेक्ट्रॉनिक्स, औद्योगिक सफाई उपकरण और अन्य परिदृश्यों में उपयोग किए जाते हैं, जो उन्हें कठोर वातावरण में सर्किट नियंत्रण के लिए एक विश्वसनीय विकल्प बनाते हैं।

नमूना:FSK-18-004

जांच भेजें

उत्पाद वर्णन

WईआईपीENG®एक लीड हैइंग लॉन्ग-हैंडल पुश माइक्रो स्विचआपूर्तिआरएस और निर्यातक।

वाटरप्रूफ माइक्रो स्विच परिचयn

एफएसके-18 श्रृंखला "एकीकृत सीलबंद आवास + नाइट्राइल रबर सील रिंग" की दोहरी-सुरक्षा संरचना को अपनाती है: आवास उच्च-कठोरता पीए66 सामग्री से बना है, जो जोड़ों पर बिना किसी सीम के सटीक रूप से ढाला गया है; सील रिंग को हाउसिंग ग्रूव में एम्बेडेड किया गया है, जिसमें संपीड़न मात्रा 0.3-0.5 मिमी के बीच नियंत्रित होती है, जिससे पूर्ण धूल अलगाव (आईपी6एक्स) प्राप्त होता है और 1-मीटर पानी की गहराई (आईपीएक्स7) में विसर्जन के 30 मिनट के बाद कोई रिसाव नहीं होता है। परीक्षण डेटा से पता चलता है कि रसोई के तेल स्प्रे, बाहरी भारी बारिश से धुलाई, और औद्योगिक सफाई समाधान विसर्जन जैसे परिदृश्यों में, आंतरिक घटकों की नमी दर 0 है, जो पारंपरिक स्विचों की "पानी से प्रेरित शॉर्ट सर्किट और धूल से प्रेरित जामिंग" की समस्याओं को पूरी तरह से हल करती है।

संपर्क 99.9% उच्च शुद्धता वाले सिल्वर-पैलेडियम मिश्र धातु से बने होते हैं, जिनकी सतह की कठोरता वैक्यूम कोटिंग तकनीक के माध्यम से बढ़ाई जाती है। प्रारंभिक संपर्क प्रतिरोध ≤5mΩ है, जो 10A (250V AC) का नियमित भार और 20A (250V AC) का अधिकतम भार ले सकता है, जो डिशवॉशर और उच्च दबाव वाले क्लीनर जैसे मध्यम और उच्च-शक्ति उपकरणों के लिए उपयुक्त है। सक्रियण संरचना विभिन्न प्रकारों के लिए अनुकूलित है:

रॉकर प्रकार: 1.2-1.5 मिमी के एक्चुएशन स्ट्रोक और 5-8N के ऑपरेटिंग बल के साथ एक दोहरे स्प्रिंग बैलेंस डिज़ाइन को अपनाता है, जो जाम किए बिना स्पष्ट प्रतिक्रिया प्रदान करता है;

पुश-बटन प्रकार: अंतर्निहित रिटर्न स्प्रिंग 100,000 थकान परीक्षणों के बाद कोई क्षीणन नहीं दिखाता है, दबाने के बाद 0.1 सेकंड के भीतर त्वरित रिबाउंड होता है, जो आपातकालीन स्टार्ट-स्टॉप परिदृश्यों के लिए उपयुक्त है;

डिप-स्विच प्रकार: टॉगल प्लेट पहनने के लिए प्रतिरोधी पीओएम सामग्री से बनी होती है, जिसमें 3-5N का टॉगल बल और सटीक स्थिति होती है, जो आकस्मिक स्पर्श के कारण होने वाले गलत सर्किट ऑन-ऑफ से बचती है।

वाटरप्रूफ माइक्रो स्विचविशेषताऔरApplikation

1.घरेलू एवं वाणिज्यिक परिदृश्य:

दैनिक सुरक्षा रसोई उपकरणों की सुरक्षा: डिशवॉशर, बिल्ट-इन स्टीम ओवन और अंडर-सिंक वॉटर प्यूरीफायर के लिए उपयुक्त। IP67 सुरक्षा पानी के छींटों और तेल संदूषण का प्रतिरोध करती है। एक अग्रणी घरेलू उपकरण उद्यम द्वारा सुसज्जित किए जाने के बाद, जल-प्रेरित उत्पाद विफलताओं की मरम्मत दर 12% से गिरकर 0.3% हो गई;

आउटडोर लाइटिंग: गार्डन लाइट, लॉन लाइट और चार्जिंग पाइल्स के पावर नियंत्रण के लिए उपयोग किया जाता है। -30℃ गंभीर ठंड और 60℃ उच्च तापमान के तहत, ऑन-ऑफ प्रतिक्रिया दर 100% है, और सेवा जीवन सामान्य स्विच की तुलना में 3 गुना अधिक है।

2. औद्योगिक और ऑटोमोटिव परिदृश्य:

सख्त आवश्यकताओं को पूरा करनाऔद्योगिक सफाई: उच्च दबाव वाले क्लीनर और स्प्रे कीटाणुशोधन उपकरण के लिए उपयुक्त। रसायन-प्रतिरोधी आवास क्षारीय सफाई समाधानों के क्षरण का विरोध कर सकता है। एक खाद्य प्रसंस्करण संयंत्र ने 18 महीनों तक इसका उपयोग किया, जिसमें स्विच का कोई क्षरण या कार्यात्मक क्षीणन नहीं हुआ;

ऑटोमोटिव इलेक्ट्रॉनिक्स: अनुकूलित मॉडल का उपयोग कार रेफ्रिजरेटर और आउटडोर वाहन-माउंटेड लाइटिंग के लिए किया जाता है। इसने 10-55 हर्ट्ज (आयाम 1.5 मिमी) का कंपन परीक्षण पास कर लिया है, और 100,000 किलोमीटर की ड्राइविंग के बाद, एक्चुएशन सटीकता में कोई विचलन नहीं है, जो ऑटोमोटिव इलेक्ट्रॉनिक्स के लिए आईएसओ 16750 मानक को पूरा करता है।

स्विच तकनीकी विशेषताएँ:
वस्तु	तकनीकी मापदण्ड		कीमत
1	विद्युत मूल्यांकन		0.1ए 5(2)ए 10(3)ए 125/250वीएसी 0.1ए 5ए 36वीडीसी
2	परिचालन बल		1.0~2.5N
3	संपर्क प्रतिरोध		≤300mΩ
4	इन्सुलेशन प्रतिरोध		≥100MΩ (500VDC)
5	ढांकता हुआ वोल्टेज	बीच में गैर-कनेक्टेड टर्मिनल	500V/0.5mA/60S
		टर्मिनलों के बीच और धातु फ्रेम	1500V/0.5mA/60S
6	विद्युत जीवन		≥50000 चक्र
7	यांत्रिक जीवन		≥100000 चक्र
8	परिचालन तापमान		-25~105℃
9	परिचालन आवृत्ति		विद्युत :15 चक्र यांत्रिक: 60 चक्र
10	कंपन प्रमाण		कंपन आवृत्ति :10~55HZ; आयाम: 1.5 मिमी; तीन दिशाएँ :1H
11	सोल्डर क्षमता: 80% से अधिक डूबा हुआ भाग सोल्डर से कवर किया जाएगा		सोल्डरिंग तापमान: 235±5℃ विसर्जन का समय :2~3एस
12	सोल्डर ताप प्रतिरोध		डिप सोल्डरिंग: 260±5℃ 5±1S मैनुअल सोल्डरिंग: 300±5℃ 2~3S
13	परीक्षण की स्थितियाँ		परिवेश का तापमान: 20±5℃ सापेक्ष आर्द्रता: 65±5%आरएच वायुदाब :86~106KPa
