4 पिन रॉकर स्विच कैसे काम करता है?

यदि आप ऑटोमोटिव वायरिंग, DIY इलेक्ट्रॉनिक्स, या छोटे उपकरण की मरम्मत पर काम कर रहे हैं, तो संभवतः आपका सामना हुआ होगा4 पिन रॉकर स्विच. कई उपयोगकर्ता आश्चर्य करते हैं कि यह 2 या 3-पिन संस्करणों से कैसे भिन्न है और इसे सही तरीके से कैसे कनेक्ट किया जाए। यह मार्गदर्शिका इसके कार्य सिद्धांत, संरचना और सामान्य उपयोगों को सरल, स्पष्ट शब्दों में बताती है ताकि आपको इसे सुरक्षित और आत्मविश्वास से उपयोग करने में मदद मिल सके।

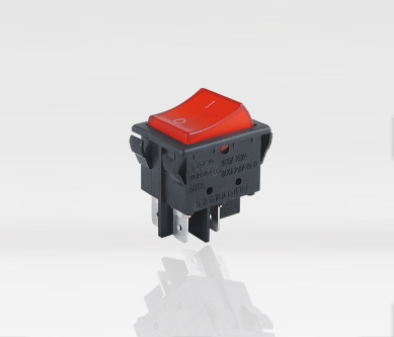

4 पिन रॉकर स्विच आमतौर पर एक डबल पोल सिंगल थ्रो (DPST) स्विच होता है जिसका उपयोग एक ही समय में दो अलग-अलग सर्किट को नियंत्रित करने के लिए किया जाता है। इसमें चार टर्मिनल हैं: दो पावर इनपुट के लिए और दो पावर आउटपुट के लिए। स्विच ऑन करने पर, दोनों सर्किट एक साथ बंद हो जाते हैं; बंद होने पर दोनों सर्किट एक साथ खुलते हैं। यह डिज़ाइन पूरी तरह से बिजली को अलग करने या सकारात्मक और नकारात्मक रेखाओं जैसे दोहरे सर्किट को नियंत्रित करने के लिए आदर्श है।

आंतरिक तंत्र सरल और विश्वसनीय है. आवास के अंदर, एक रॉकर एक्चुएटर एक स्प्रिंग-लोडेड संपर्क पुल को दबाता है। जब फ़्लिप किया जाता है, तो ब्रिज इनपुट पिन को आउटपुट पिन से जोड़ता है, जिससे करंट प्रवाहित होता है। चार-पिन संरचना मजबूत अलगाव और सुरक्षित स्विचिंग प्रदान करती है, जो इसे उच्च-वर्तमान या ऑटोमोटिव अनुप्रयोगों में लोकप्रिय बनाती है।

वर्षों से,4 पिन रॉकर स्विचअपने स्थिर प्रदर्शन और बहुमुखी प्रतिभा के कारण यह एक मानक घटक बन गया है। इसका व्यापक रूप से कार हेडलाइट्स, आंतरिक प्रकाश व्यवस्था, पानी पंप, सीट हीटर, नियंत्रण पैनल और घरेलू उपकरणों में उपयोग किया जाता है। दो सर्किटों को नियंत्रित करने की इसकी क्षमता इसे बुनियादी स्विचों की तुलना में अधिक कार्यात्मक बनाती है।

उत्पादन में उच्च तापमान प्रतिरोधी प्लास्टिक मोल्डिंग, उच्च चालकता तांबे के संपर्क, सुरक्षित टर्मिनल असेंबली और सख्त निरंतरता और स्थायित्व परीक्षण शामिल है। लगातार स्विचिंग और लंबी सेवा जीवन सुनिश्चित करने के लिए प्रत्येक इकाई की जाँच की जाती है।

औद्योगिक या DIY परियोजनाओं में विश्वसनीय प्रदर्शन के लिए, टोंगडा की 4 पिन रॉकर स्विच श्रृंखला आसान स्थापना के लिए स्थिर संपर्क, स्पष्ट टर्मिनल मार्किंग और मानक माउंटिंग आकार प्रदान करती है।

संक्षेप में,4 पिन रॉकर स्विचचार कनेक्शन बिंदुओं का उपयोग करके एक साथ दो सर्किट को नियंत्रित करके काम करता है। यह टिकाऊ, सुरक्षित और व्यापक रूप से उपयोग किया जाने वाला है। इसकी संरचना और संचालन को समझने से आपको इसे सही ढंग से तारने, गलतियों से बचने और अपने प्रोजेक्ट के लिए सही स्विच चुनने में मदद मिलती है।
