रॉकर स्विच ऑन ऑफ पोजीशन: शुरुआती और विशेषज्ञों के लिए संपूर्ण गाइड

को समझनारॉकर स्विच की ऑन-ऑफ स्थितिइलेक्ट्रिकल या इलेक्ट्रॉनिक उपकरणों से जुड़े पेशेवरों और शौकीनों के लिए यह एक बहुत ही महत्वपूर्ण कारक है। रॉकर स्विच का उपयोग विभिन्न स्थानों पर विभिन्न तरीकों से किया जाता है, जैसे घरेलू उत्पादों में, कार के डैशबोर्ड में, कंप्यूटर उपकरण में, पावर स्ट्रिप्स में और कारखानों में। यदि आप यह निर्धारित करने के तरीकों में रुचि रखते हैं कि रॉकर स्विच काम कर रहा है या नहीं, साथ ही इसके निर्माण, कार्यप्रणाली और विफलता को जानने में, तो आपको निश्चित रूप से इस मैनुअल में उत्तर मिलेंगे।

रॉकर स्विच क्या है?

रॉकर स्विच एक विद्युत स्विच है जो दबाने पर लंबवत चलने के बजाय हिलता है। रॉकिंग भी सर्किट को या तो पूरा करती है या तोड़ देती है और विद्युत प्रवाह को नियंत्रित करती है। इंजीनियरों के बीच रॉकर स्विच लोकप्रिय हो गए। वे मजबूत, उपयोग में आसान और विश्वसनीय हैं। डिज़ाइन, आकार और आकार के संदर्भ में कई प्रकार के रॉकर स्विच हैं, लेकिन उनकी प्राथमिक भूमिका एक ही है: विश्वसनीय रूप से स्विच ऑन और ऑफ करना।

रॉकर स्विच की चालू और बंद स्थिति की पहचान करना

रॉकर स्विच की दुनिया में शामिल होने पर, सबसे पहला प्रश्न जो मन में आता है वह है: कोई यह कैसे पता लगाए कि स्विच चालू है या बंद है? उद्योग ने कुछ सामान्य संकेतक लाकर कार्य को सरल बना दिया है। स्विच के सामने मुद्रित या उस पर उभरे हुए अंतर्राष्ट्रीय प्रतीक खोजें।

I= चालू
O= बंद

स्विच को मार्किंग की दिशा में शिफ्ट करने से, जो "I" बताता है, संबंधित विद्युत सर्किट पूरा हो जाएगा और डिवाइस चालू हो जाएगा। यदि स्विच को "O" चिह्न की दिशा में घुमाया जाता है, तो कनेक्शन बाधित हो जाता है और डिवाइस काम करना बंद कर देगा। ऐसे सरल संकेतों के लिए धन्यवाद, सुरक्षा की गारंटी दी जा सकती है। कुछ स्थितियों में, रंग मानों का उपयोग "चालू" के लिए लाल रंग और "बंद" के लिए काले या सफेद रंग को पढ़ने के लिए किया जा सकता है।

रॉकर स्विच के सामान्य विन्यास

रॉकर स्विच कई कॉन्फ़िगरेशन में आते हैं: सिंगल पोल सिंगल थ्रो (एसपीएसटी), डबल पोल सिंगल थ्रो (डीपीएसटी), सिंगल पोल डबल थ्रो (एसपीडीटी), और डबल पोल डबल थ्रो (डीपीडीटी)। चुना गया कॉन्फ़िगरेशन इंगित करता है कि रॉकर स्विच कितने सर्किट संचालित कर सकता है। इसके अलावा, इससे पता चलता है कि स्विच कई स्थितियों में अपना कार्य कर सकता है या नहीं।

मानक रूप से, ऑन-ऑफ फ़ंक्शन एसपीएसटी डिज़ाइन से संबंधित है, जिसमें एक छोर पावर स्रोत को चालू (चालू) करता है और दूसरा छोर इसे बंद (ऑफ) करता है। हालाँकि, DPDT या SPDT स्विच के प्रकारों में दिशा बदलने या सर्किट में अलग-अलग कनेक्शन बनाने के लिए अधिक स्थान शामिल हो सकते हैं। आपके रॉकर स्विच के डिज़ाइन के बारे में जागरूक होने से इसे कनेक्ट करने और सही ढंग से उपयोग करने में मदद मिलती है।

रॉकर स्विच के अनुप्रयोग और उनकी चालू/बंद स्थिति

अपने सुविधाजनक डिज़ाइन और उपयोग में आसानी के कारण, रॉकर स्विच कई उपकरणों में पाए जाते हैं। यहां मुख्य अनुप्रयोग हैं जहां चालू और बंद स्थिति की उचित पहचान महत्वपूर्ण है:

घरेलू उपकरण: कॉफी मशीन, वॉटर कूलर, हूवर और पंखे के मामले में, उपयोग में आसानी के कारण रॉकर स्विच को प्राथमिकता दी गई है।
ऑटोमोटिव: जब डैशबोर्ड, खिड़कियों, समायोजन और प्रकाश व्यवस्था को नियंत्रित करने की बात आती है तो रॉकर स्विच स्थिति ही सब कुछ है।
औद्योगिक: भारी मशीनरी हमेशा स्पष्ट रूप से चिह्नित और भरोसेमंद स्विचेशन पर निर्भर रही है।
इलेक्ट्रॉनिक्स और कंप्यूटर: यह कहने की जरूरत नहीं है कि विद्युत स्ट्रिप्स, डिस्प्ले और चेसिस बिजली और प्रबंधन के साथ किसी भी समस्या से बचने के लिए रॉकर स्विच का उपयोग करते हैं।

जैसा कि दिए गए उदाहरणों से पता चलता है, उपकरणों के सुचारू और सुरक्षित संचालन के लिए रॉकर स्विच के बारे में जानकारी को समझना महत्वपूर्ण है। भौतिक स्थिति के साथ-साथ प्रतीकों के अर्थ को समझने से उपकरणों को अनजाने में शुरू करने और/या रोकने से रोकने में मदद मिलती है जिसके परिणामस्वरूप क्षति या चोट लग सकती है।

ऑन-ऑफ स्थिति के लिए दृश्य और भौतिक संकेत

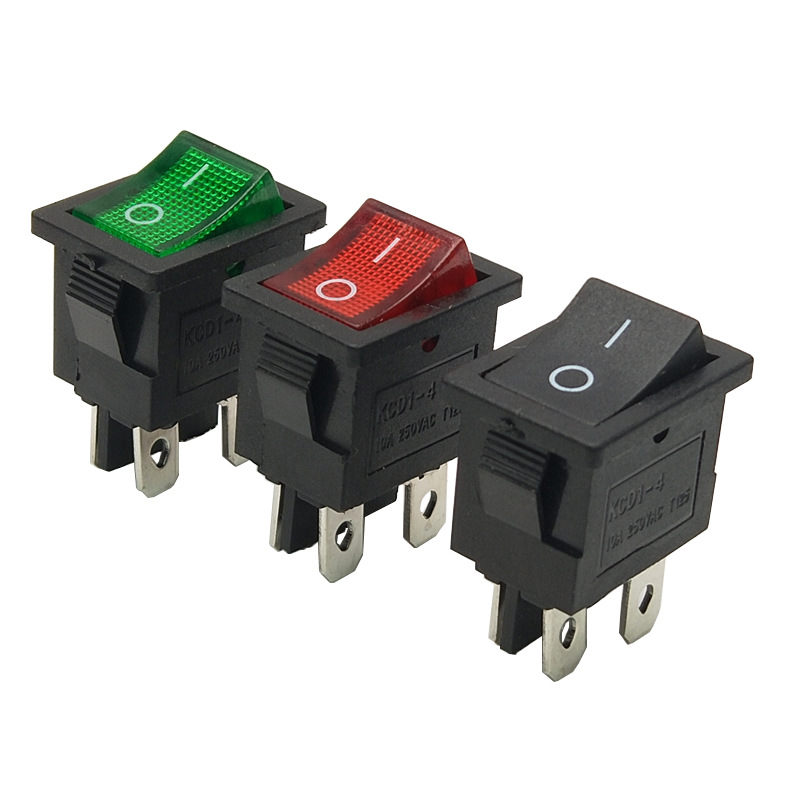

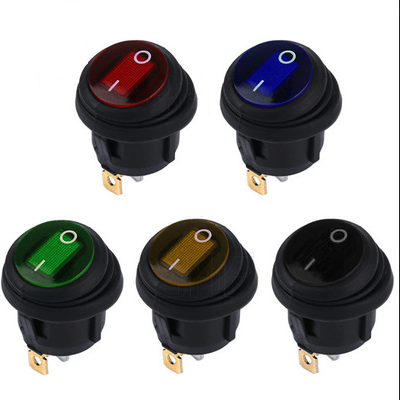

बुनियादी "I" और "O" प्रतीकों के अलावा, रॉकर स्विच में विभिन्न दृश्य और स्पर्श संकेत भी शामिल हो सकते हैं ताकि उपयोगकर्ता इसकी स्थिति को जल्दी से समझ सकें। कुछ स्विचों में रोशनी के निशान होते हैं जहां स्विच चालू होने पर एक नियॉन बल्ब या एलईडी चालू हो जाती है। इसके अलावा, स्पर्श संकेतकों के साथ स्विच भी होते हैं जिनमें एक ऊबड़-खाबड़ किनारा या दोहरी खोखली सतह हो सकती है जिससे ऑन और ऑफ साइड का अहसास संभव हो सके।

स्विच की भौतिक विशेषताएँ भी बहुमूल्य जानकारी प्रदान करती हैं। ज्यादातर मामलों में, "चालू" सेटिंग में स्विच को ऑपरेटर की ओर स्थानांतरित करना शामिल होता है, जबकि "ऑफ" स्थिति का मतलब स्विच को विपरीत दिशा में घुमाना होता है। पैनलों पर लगे उपकरणों में, कुछ नियमों के अनुसार, स्विच के एक मानकीकृत स्थान को बनाए रखने का विकल्प हो सकता है ताकि "ऑन" ऊपरी हिस्से में या उपयोगकर्ता के पास स्थित हो।

सही ऑन-ऑफ फ़ंक्शन के लिए रॉकर स्विच को कैसे स्थापित करें और वायर करें

रॉकर स्विच को सही ढंग से स्थापित करने से स्विच के चालू और बंद होने की स्थिति सुनिश्चित होती है। प्रक्रिया इस प्रकार है:

चरण 1: स्विच प्रकार की पहचान करें
यह पता लगाने के लिए कि आप किस स्विच का उपयोग कर रहे हैं, यह निर्धारित करें कि क्या यह एसपीएसटी, डीपीएसटी, एसपीडीटी, या डीपीडीटी स्विच है क्योंकि यह आपके वायरिंग कनेक्शन का निर्धारण करेगा।
चरण 2: "I" और "O" प्रतीक खोजें
स्विच को माउंट में रखते समय, सुनिश्चित करें कि "I" का मुख उचित दिशा में हो।
चरण 3: टर्मिनलों को कनेक्ट करें
वायरिंग आम तौर पर बिजली स्रोत को "लाइव" टर्मिनल से जोड़ने और उपकरण को आपके निर्माता के निर्देश के अनुसार "लोड" टर्मिनल से जोड़ने का मामला है।
चरण 4: स्विच पर परीक्षण चलाएँ
एक बार जब आप स्विच कनेक्ट करना समाप्त कर लें, तो यह सुनिश्चित करने के लिए जांच करें कि स्विच "I" दबाकर आपके डिवाइस को चालू करता है और "O" इसे बंद कर देता है।

रॉकर स्विच को गलत तरीके से स्थापित करने से ऑन/ऑफ फ़ंक्शन उलट हो सकता है जो भ्रामक होने के साथ-साथ खतरनाक भी हो सकता है। यदि आप निश्चित नहीं हैं कि इंस्टॉलेशन कैसे काम करता है, तो किसी योग्य इलेक्ट्रीशियन से संपर्क करना और स्विच के निर्माता द्वारा दिए गए वायरिंग आरेख को समझने में मदद मांगना अच्छा है।

रॉकर स्विच के साथ सुरक्षा संबंधी बातें

जब विद्युत नियंत्रण की बात आती है तो सुरक्षा अत्यंत महत्वपूर्ण है। इसे खोजने के लिए अपनाई जाने वाली कुछ सर्वोत्तम प्रथाएं यहां दी गई हैंरॉकर स्विचों की ऑन-ऑफ स्थिति:

स्पष्ट चिह्न: अपने स्विचों को "I" और "O" अक्षरों से स्पष्ट रूप से चिह्नित करना सुनिश्चित करें या यदि आवश्यक हो तो स्टिकर का उपयोग करें। संगति: स्विच स्थापित करते समय, सुनिश्चित करें कि ऑन/ऑफ ओरिएंटेशन अन्य उपकरणों या पैनलों पर स्थापित होने के तरीके के अनुरूप है। आकस्मिक स्विचिंग से बचें: ऐसे स्विचों का उपयोग करने से बचें जिनमें गार्ड, कवर या लॉकिंग मैकेनिक नहीं हैं क्योंकि यह औद्योगिक और भीड़-भाड़ वाले कार्यस्थलों में खतरनाक हो सकता है। आवधिक सेवा: टूट-फूट, फीके निशान या किसी अन्य दोषपूर्ण तत्व के लिए स्विच की नियमित जांच करें जो खराबी का कारण बन सकते हैं।

इन सुरक्षा उपायों को लागू करके, आप सुनिश्चित करते हैं कि न केवल आप बल्कि अन्य लोग भी रॉकर स्विच ऑन-ऑफ स्थिति निर्धारित करने और किसी भी संभावित विद्युत समस्या से बचने में सक्षम होंगे।

अक्सर पूछे जाने वाले प्रश्नों

कैसे बताएं कि कोई स्विच चालू या बंद स्थिति में है?अधिकांश रॉकर स्विच सामान्य ग्राफिक संकेतों को नियोजित करते हैं: "I" इंगित करता है कि एक्चुएटर एक ON फ़ंक्शन निष्पादित कर रहा है, जबकि "O" इंगित करता है कि यह एक OFF फ़ंक्शन निष्पादित कर रहा है। "I" पक्ष वह है जो सर्किट को पूर्ण बनाता है, जबकि "O" पक्ष इसे डिस्कनेक्ट करता है। ऐसे मामलों में जहां कोई सिग्नल उपलब्ध नहीं कराया गया है, निर्माता के मैनुअल को देखें। इसके अलावा, कभी-कभी स्विच चालू स्थिति में होने पर जल सकते हैं या इस तरह से स्थित हो सकते हैं कि उपयोगकर्ता की ओर धकेला गया भाग चालू स्थिति में हो। इसकी स्थिति के निर्धारण के लिए स्विच को टॉगल करके किया जाने वाला एक सरल परीक्षण भी किया जा सकता है।

क्या सभी रॉकर स्विच चालू होने पर प्रकाशित होते हैं?सभी रॉकर स्विचों में रोशनी मौजूद नहीं होती है। जबकि वातावरण में अंधेरा होने पर प्रबुद्ध स्विच कुछ हद तक मदद करते हैं, एक नियमित स्विच केवल मार्किंग या फील का उपयोग कर सकता है।

क्या मैं स्वयं रॉकर स्विच स्थापित कर सकता हूँ?हां, यदि आप सही वायरिंग प्रक्रिया और सुरक्षा मानकों का पालन करते हैं। सुनिश्चित करें कि आप स्विच के विनिर्देशों की जांच करें और यह पुष्टि करने के लिए वायरिंग आरेख देखें कि यह सही ढंग से उन्मुख है और ठीक से काम करता है।

यदि स्विच को पीछे की ओर स्थापित किया जाए तो क्या होगा?यदि गलत तरीके से स्थापित किया गया है, तो रॉकर स्विच विपरीत तरीके से काम कर सकता है - जब "O" पक्ष दबाया जाता है, तो इससे डिवाइस चालू हो सकता है जिससे भ्रम पैदा हो सकता है और खतरा पैदा हो सकता है। किसी को ओरिएंटेशन को सही तरीके से नियंत्रित करना चाहिए और इसे स्थापित करने के बाद स्विच की कार्यक्षमता की जांच करनी चाहिए।

क्या रॉकर स्विच उच्च-वर्तमान उपकरणों के लिए उपयुक्त हैं?ऐसे कई रॉकर स्विच हैं जो उच्च-वोल्टेज और उच्च-वर्तमान अनुप्रयोगों के साथ बिल्कुल ठीक काम कर सकते हैं; हालाँकि, यह सुनिश्चित करना हमेशा उचित होता है कि रेटिंग आपके एप्लिकेशन के लिए पर्याप्त हो। अपर्याप्त रेटिंग वाले स्विच का उपयोग करने से अत्यधिक गर्मी उत्पन्न हो सकती है या खराबी हो सकती है।

रॉकर स्विच ऑन-ऑफ समस्याओं का निवारण

जबकि कुछ मशीनें जिनमें रॉकर-प्रकार के स्विच होते हैं, वे अपनी स्थिति में बदलाव पर उचित प्रतिक्रिया नहीं देती हैं। स्विच के चालू और बंद फ़ंक्शन के समस्या निवारण में स्विच और सर्किट दोनों की जांच शामिल है:

- आरंभ करने के लिए, स्थान स्थापित करने के लिए प्रकाश संकेतकों के साथ-साथ "I"/"O" जैसे दृश्य संकेतकों की जांच करें।
- उसके बाद, बिजली बंद कर दें और किसी भी टूट-फूट, जंग या यांत्रिक खराबी के लिए स्विच की जांच करें। रॉकिंग फ़ंक्शन/भाग को बिना किसी खराबी के आसानी से काम करना चाहिए।
- यह जांचने के लिए निरंतरता परीक्षक या मल्टीमीटर का उपयोग करें कि स्विच "I" स्थिति में घुमाए जाने पर सफलतापूर्वक एक सर्किट बनाता है और "O" स्थिति में इसे बाधित करता है।
- यदि कई स्विच हैं, तो उनकी एक समान स्थापना और वायरिंग योजना का अनुपालन सुनिश्चित करें।

यदि किसी स्विच ने काम करना बंद कर दिया है, तो स्विच को बदलना आवश्यक हो सकता है। स्विच बदलते समय, जितना संभव हो सके मूल विनिर्देशों वाले स्विच का उपयोग करना सुनिश्चित करें, खासकर जब वोल्टेज और वर्तमान आवश्यकताओं की बात आती है।

ऑन-ऑफ नियंत्रण के लिए रॉकर स्विच के विकल्प

हालाँकि रॉकर स्विच इन दिनों सबसे लोकप्रिय स्विच प्रकारों में से हैं, लेकिन वे ऑन-ऑफ कार्यक्षमता के लिए उपलब्ध एकमात्र विकल्प नहीं हैं। अन्य स्विच प्रकारों में टॉगल स्विच, पुश-बटन स्विच, रोटरी स्विच और स्लाइड स्विच शामिल हैं। इन सभी प्रकार के स्विचों में अलग-अलग डिज़ाइन और विशेषताएं होती हैं। उदाहरण के लिए, टॉगल स्विच में एक लीवर तंत्र होता है जो स्विच को एक स्थान से दूसरे स्थान पर खींचता है जबकि पुश-बटन स्विच एक बटन को दबाकर और जारी करके सक्रिय होते हैं। स्विच के प्रकार का चयन इस बात पर निर्भर करता है कि स्थायित्व, एर्गोनॉमिक्स, या सौंदर्यपूर्ण रूप के संदर्भ में विशिष्ट एप्लिकेशन को क्या चाहिए।

रॉकर स्विच का रखरखाव और प्रतिस्थापन

ऑन-ऑफ स्थिति के संबंध में इसकी निर्भरता सुनिश्चित करने के लिए अपने रॉकर स्विच को बनाए रखना आवश्यक है। स्विच को साफ करते समय सावधानी बरतें, क्योंकि गंदगी और नमी की उपस्थिति निशानों में बाधा उत्पन्न कर सकती है। यदि आपका रॉकर स्विच चिपचिपा महसूस करने लगे, खराबी के लक्षण दिखाई देने लगे, या क्षतिग्रस्त हो गया हो, तो इसे बदलना आमतौर पर उचित प्रतिक्रिया है। प्रतिस्थापन को वर्तमान रेटिंग, वोल्टेज और भौतिक आयामों के अनुरूप होना चाहिए। पहले चर्चा की गई समान वायरिंग और ओरिएंटेशन विधियों का उपयोग करें।

सर्वश्रेष्ठ का चयनरॉकर स्विचआपके आवेदन के लिए

रॉकर स्विच का चयन करते समय, यह सुनिश्चित करना आवश्यक है कि स्विच की रेटिंग डिवाइस की विद्युत आवश्यकताओं के लिए उपयुक्त है। आदर्श रूप से, किसी को ऐसे रॉकर स्विच की तलाश करनी चाहिए जिसमें स्विच के चालू और बंद संचालन को इंगित करने वाले स्पष्ट चिह्न हों, जो टिकाऊ सामग्री का उपयोग करके बनाए गए हों और संचालित करने में आसान हों। यदि स्विच का उपयोग ऐसे वातावरण में किया जाना है जहां दृश्यता सर्वोपरि है, तो प्रबुद्ध स्विच सबसे अच्छा विकल्प हैं। उच्च धारा वाले उपकरणों को ऐसे स्विचों का उपयोग करना चाहिए जिनमें शीर्ष-ग्रेड संपर्क और इन्सुलेशन की सुविधा हो। यह सुनिश्चित करने के लिए स्विच के डिज़ाइन का सावधानीपूर्वक मूल्यांकन करें कि उपयोगकर्ताओं को पता है कि रॉकर स्विच हर समय चालू या बंद स्थिति में है, इस प्रकार किसी भी गलती से बचा जा सकता है।

तो, संक्षेप में, ऑन-ऑफ स्थिति में रॉकर स्विच को मास्टर करने का मतलब प्रतीकों, भौतिक संकेतों, वायरिंग, उपयोग और सुरक्षा को समझना है। रॉकर स्विचों को सावधानीपूर्वक चुनने, स्थापित करने और बनाए रखने से, आप यह सुनिश्चित करेंगे कि आपके विद्युत उपकरण संचालित करने के लिए सुरक्षित हैं। इससे कोई फर्क नहीं पड़ता कि आप तकनीशियन हैं, इंजीनियर हैं, शौकिया हैं, या सिर्फ घरेलू उपकरणों को नियंत्रित कर रहे हैं; आप इस गाइड का उपयोग रॉकर स्विच से निपटने के साथ-साथ सामान्य समस्याओं को हल करने के लिए कर सकते हैं।
