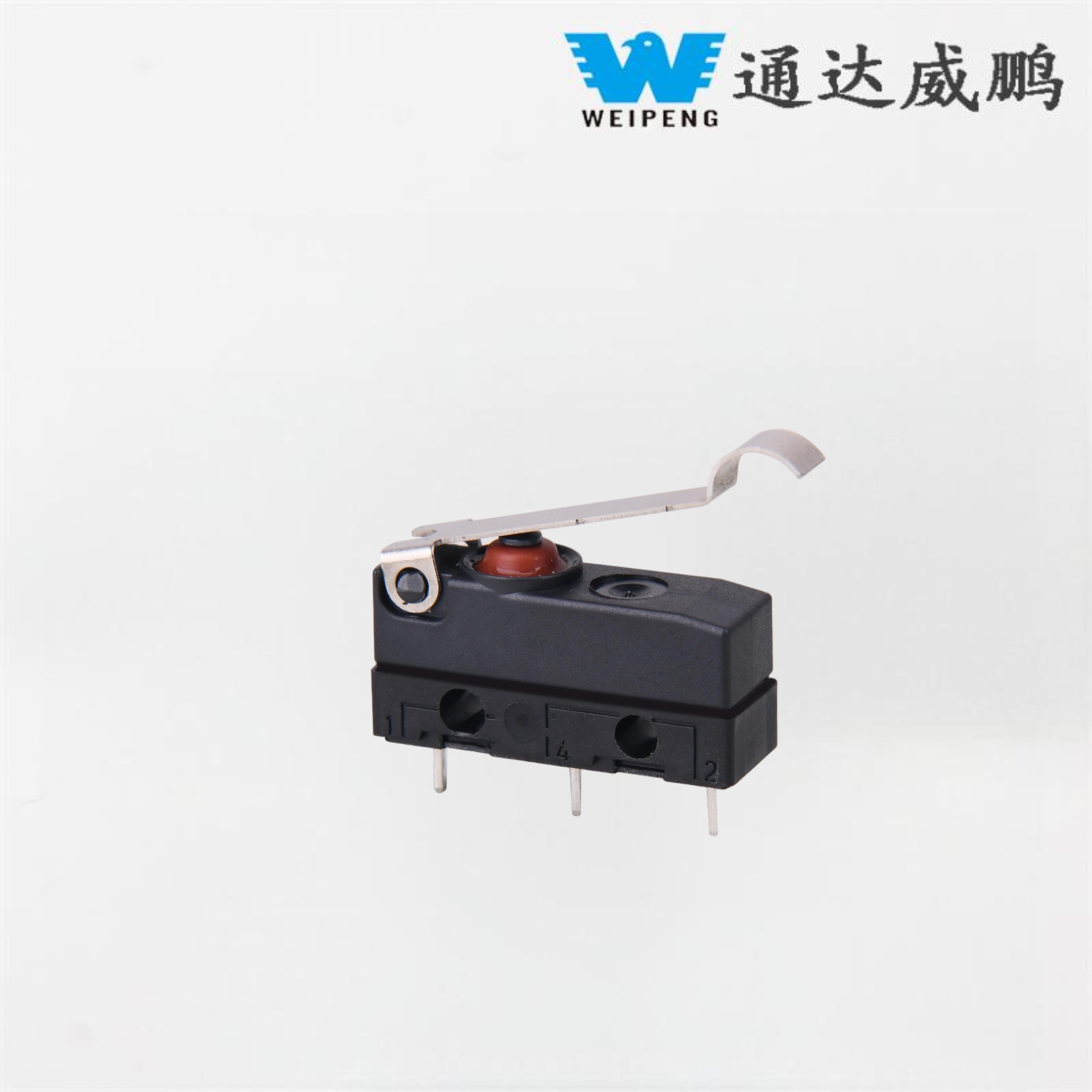

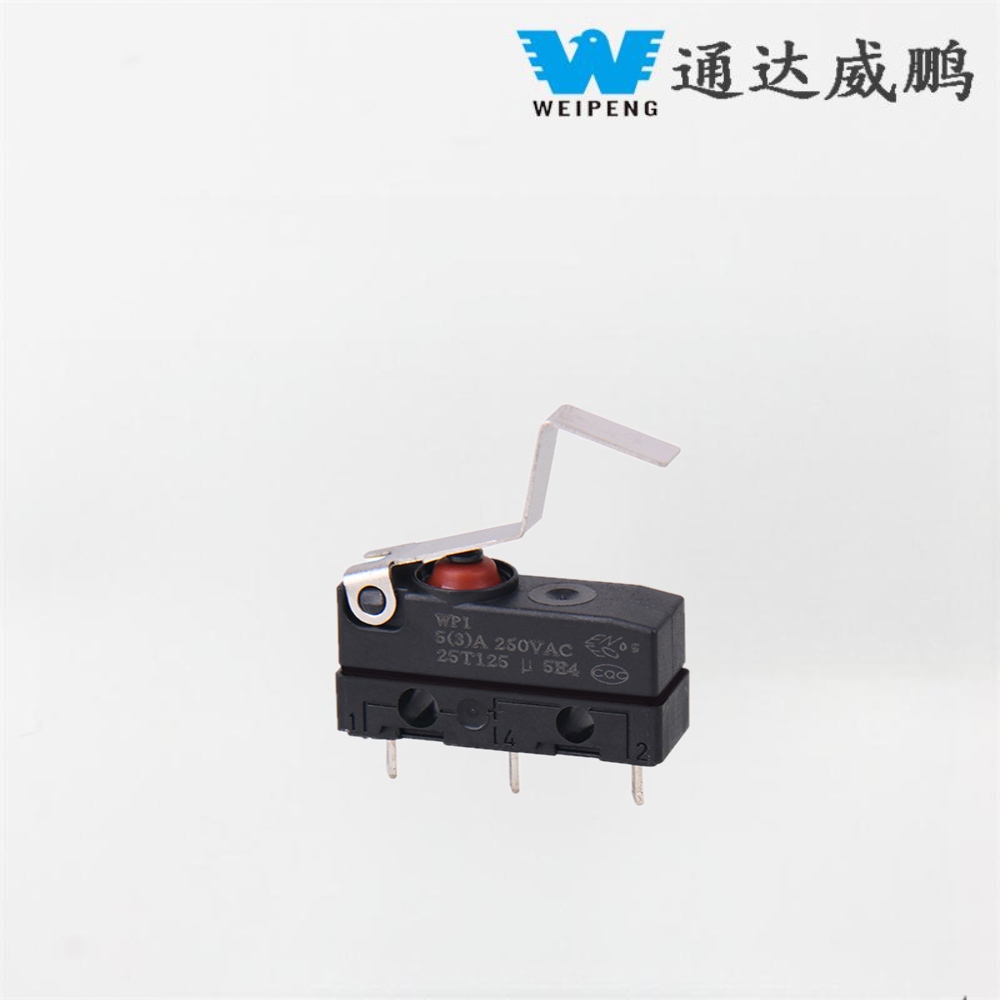

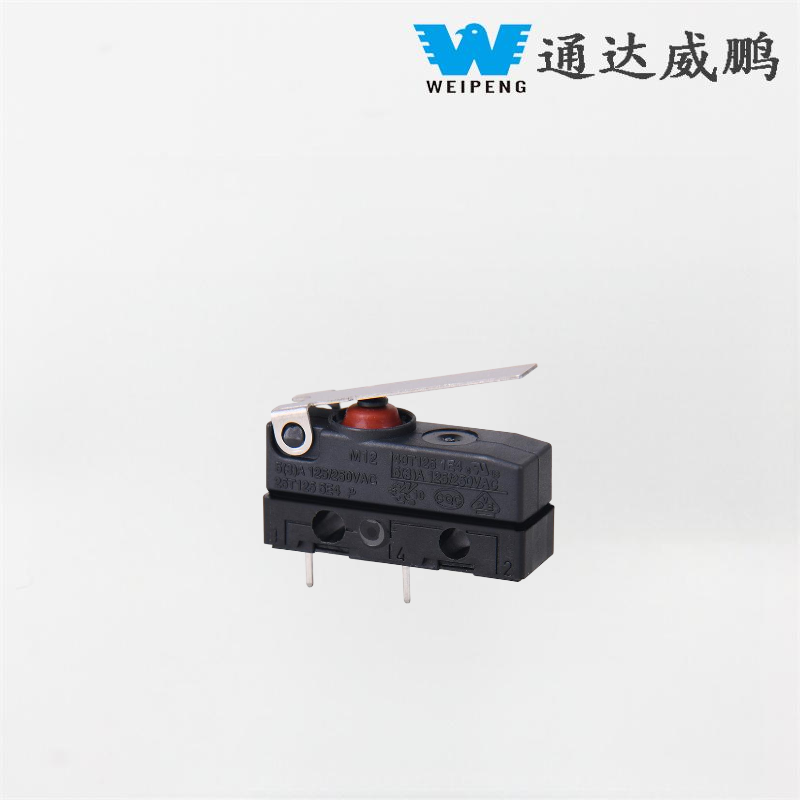

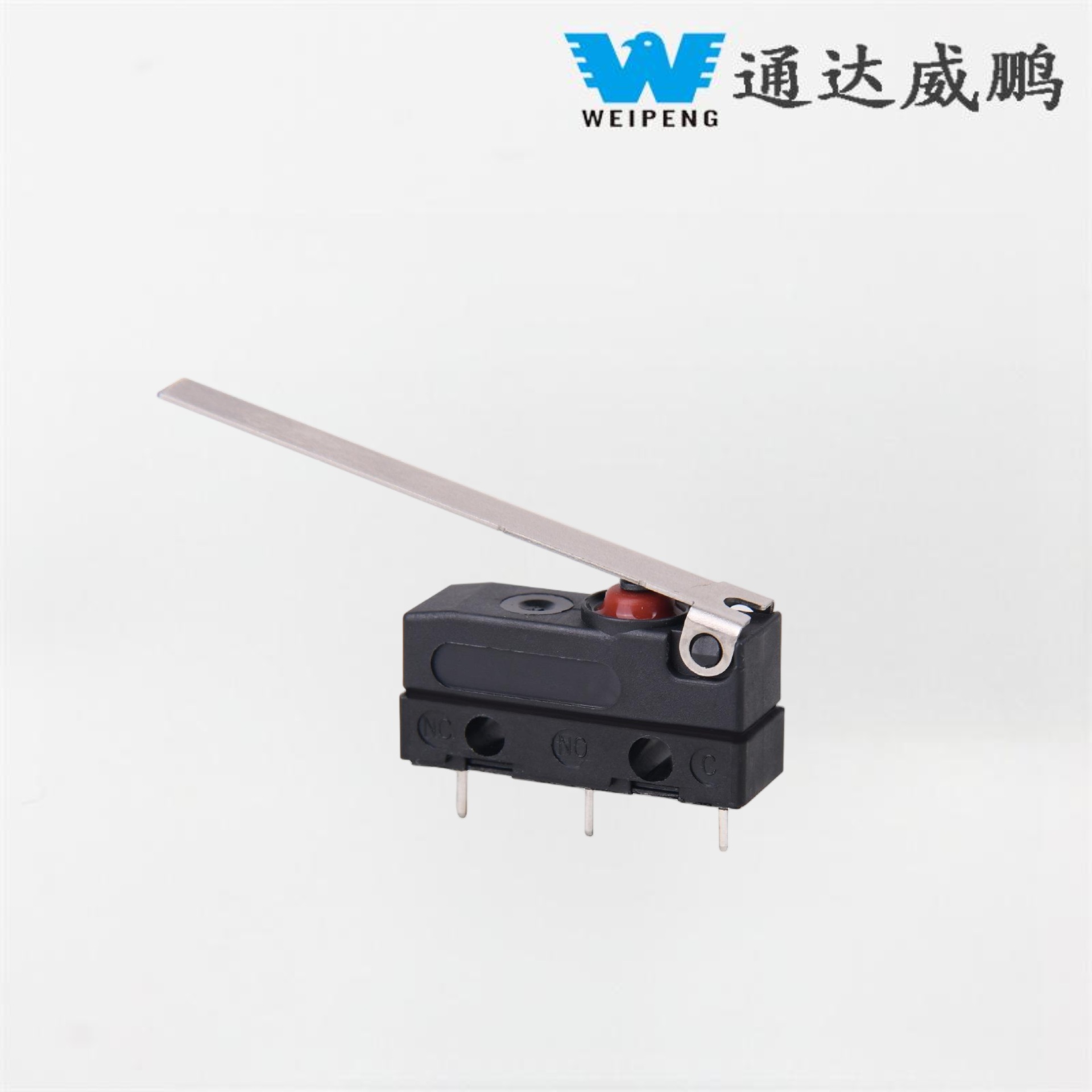

ओवन जलरोधक और उच्च तापमान प्रतिरोधी लघु माइक्रो स्विच

नमी, धूल और बाहरी परिस्थितियों जैसे विशेष वातावरण के लिए यूकिंग टोंगडा केबल फैक्ट्री द्वारा विकसित मुख्य उत्पाद के रूप में, ओवन वॉटरप्रूफ और उच्च तापमान प्रतिरोधी लघु माइक्रो स्विच 'आईपी67 उच्च सुरक्षा और स्थिर विद्युत प्रदर्शन' को अपने प्रमुख लाभों के रूप में पेश करता है। 35 वर्षों की स्विच निर्माण विशेषज्ञता का लाभ उठाते हुए, वे रॉकर और बटन प्रकारों सहित विभिन्न ट्रिगरिंग मोड की सुविधा देते हैं, और व्यापक रूप से आउटडोर प्रकाश व्यवस्था, रसोई उपकरणों, ऑटोमोटिव इलेक्ट्रॉनिक्स, औद्योगिक सफाई उपकरण और अन्य परिदृश्यों में उपयोग किए जाते हैं, जो उन्हें कठोर वातावरण में सर्किट नियंत्रण के लिए एक विश्वसनीय विकल्प बनाते हैं।

नमूना:FSK-18-012

जांच भेजें

उत्पाद वर्णन

WईआईपीENG®एक लीड हैइंग ओवन जलरोधक और उच्च तापमान प्रतिरोधी लघु माइक्रो स्विच निर्माता, आपूर्तिआरएस और निर्यातक।

वाटरप्रूफ माइक्रो स्विच परिचयn

एफएसके-18 की मुख्य प्रतिस्पर्धात्मकता पेटेंट सीलिंग संरचना डिजाइन का उपयोग करते हुए इसके "लघुकरण और वॉटरप्रूफिंग का सही संतुलन" में निहित है: उच्च-लोच वाले नाइट्राइल रबर सीलिंग रिंग्स को शेल जोड़ों पर एम्बेडेड किया जाता है, जो आंतरिक अंतराल को भरने के लिए एक समग्र पॉटिंग प्रक्रिया के साथ संयुक्त होता है, जो जल वाष्प और धूल के घुसपैठ पथ को पूरी तरह से अवरुद्ध करता है। सुरक्षा स्तर IP67 तक पहुँच जाता है, जो 1 मीटर की गहराई पर 30 मिनट के विसर्जन को झेलने में सक्षम है, जो बाथरूम, बाहरी बारिश और आर्द्र औद्योगिक कार्यशालाओं जैसे वातावरण में स्थिर संचालन सुनिश्चित करता है।

अल्ट्रा-कॉम्पैक्ट डिज़ाइन की विशेषता के साथ, समग्र आयामों को 12×6×5 मिमी तक अनुकूलित किया गया है, जिससे मानक लघु वॉटरप्रूफ स्विच की तुलना में आकार 30% कम हो गया है। इसे माइक्रोवेव कंट्रोल पैनल, लघु सेंसर और इन-कार सटीक मॉड्यूल जैसे अंतरिक्ष-बाधित उपकरणों में आसानी से एम्बेड किया जा सकता है, जो कॉम्पैक्ट लेआउट की जरूरतों को पूरी तरह से पूरा करता है। यह तीन इंस्टॉलेशन विधियों का समर्थन करता है: वर्टिकल, राइट-एंगल और स्नैप-इन, डिवाइस की माउंटिंग स्थिति को संशोधित करने की आवश्यकता के बिना, असेंबली दक्षता में 40% सुधार करता है।

वाटरप्रूफ माइक्रो स्विचविशेषताऔरApplikation

यूकिंग टोंगडा की व्यापक गुणवत्ता नियंत्रण प्रणाली पर भरोसा करते हुए, एफएसके-18 कच्चे माल से लेकर तैयार उत्पादों तक कई कड़े परीक्षणों से गुजरता है:

कच्चे माल का परीक्षण: मुख्य घटकों की गुणवत्ता सुनिश्चित करने के लिए संपर्क सामग्रियों का वर्णक्रमीय विश्लेषण, स्प्रिंग्स की लोचदार थकान परीक्षण, और आवासों की उम्र बढ़ने के प्रतिरोध परीक्षण;

उत्पादन परीक्षण: लगातार ट्रिगरिंग सटीकता सुनिश्चित करने के लिए ±0.02 मिमी के भीतर नियंत्रित कुंजी आयामी त्रुटियों के साथ पूरी तरह से स्वचालित सटीक असेंबली लाइन;

तैयार उत्पाद का परीक्षण: 100% उत्पाद 8 परीक्षणों में उत्तीर्ण होते हैं जिनमें जलरोधक भिगोना, उच्च और निम्न तापमान चक्रण, नमक स्प्रे संक्षारण और स्थायित्व दबाव शामिल हैं।

नई ऊर्जा वाहन चार्जिंग गन और ऑनबोर्ड सेंसर के सिग्नल नियंत्रण के लिए उपयोग किया जाता है, बरसात के दिन चार्जिंग के दौरान नमी का सामना करने के लिए IP67 सुरक्षा के साथ, -25°C से 85°C तक अत्यधिक कार तापमान के लिए उपयुक्त एक विस्तृत तापमान रेंज, IATF16949 ऑटोमोटिव उद्योग मानक के लिए प्रमाणित, और 18 महीने के वास्तविक वाहन परीक्षण के बाद दोष-मुक्त साबित हुआ।

स्विच तकनीकी विशेषताएँ:
वस्तु	तकनीकी मापदण्ड		कीमत
1	विद्युत मूल्यांकन		0.1ए 5(2)ए 10(3)ए 125/250वीएसी 0.1ए 5ए 36वीडीसी
2	परिचालन बल		1.0~2.5N
3	संपर्क प्रतिरोध		≤300mΩ
4	इन्सुलेशन प्रतिरोध		≥100MΩ (500VDC)
5	ढांकता हुआ वोल्टेज	बीच में गैर-कनेक्टेड टर्मिनल	500V/0.5mA/60S
		टर्मिनलों के बीच और धातु फ्रेम	1500V/0.5mA/60S
6	विद्युत जीवन		≥50000 चक्र
7	यांत्रिक जीवन		≥100000 चक्र
8	परिचालन तापमान		-25~105℃
9	परिचालन आवृत्ति		विद्युत :15 चक्र यांत्रिक: 60 चक्र
10	कंपन प्रमाण		कंपन आवृत्ति :10~55HZ; आयाम: 1.5 मिमी; तीन दिशाएँ :1H
11	सोल्डर क्षमता: 80% से अधिक डूबा हुआ भाग सोल्डर से कवर किया जाएगा		सोल्डरिंग तापमान: 235±5℃ विसर्जन का समय :2~3एस
12	सोल्डर ताप प्रतिरोध		डिप सोल्डरिंग: 260±5℃ 5±1S मैनुअल सोल्डरिंग: 300±5℃ 2~3S
13	परीक्षण की स्थितियाँ		परिवेश का तापमान: 20±5℃ सापेक्ष आर्द्रता: 65±5%आरएच वायुदाब :86~106KPa
