पुश बटन माइक्रो स्विच 5-21ए 125वी/250वी 187 टर्मिनल

यूकिंग टोंगडा वायर इलेक्ट्रिक फैक्ट्री की माइक्रो स्विच श्रृंखला के बेंचमार्क मॉडल के रूप में, पुश बटन माइक्रो स्विच 5-21A 125V/250V 187 टर्मिनल में "उच्च संवेदनशीलता, अल्ट्रा-लॉन्ग जीवनकाल और बहु-परिदृश्य अनुकूलनशीलता" इसके मुख्य लाभ हैं। कंपनी की 35 वर्षों की स्विच निर्माण विशेषज्ञता को एकीकृत करते हुए, यह अपने न्यूनतम संपर्क अंतराल और तीव्र कार्रवाई तंत्र की बदौलत घरेलू उपकरणों, ऑटोमोटिव इलेक्ट्रॉनिक्स, औद्योगिक स्वचालन और अन्य क्षेत्रों में एक प्रमुख नियंत्रण घटक बन गया है। इसके प्रदर्शन और विश्वसनीयता को दुनिया भर के कई आधिकारिक संगठनों द्वारा प्रमाणित किया गया है, जिससे विशिष्ट बाजार में इसकी मुख्यधारा की स्थिति सुरक्षित हो गई है।

नमूना:HK-14-10A-308

जांच भेजें

उत्पाद वर्णन

WEIPENG® एक अग्रणी पुश बटन माइक्रो स्विच 5-21A 125V/250V 187 टर्मिनल निर्माता, आपूर्तिकर्ता और निर्यातक है।

माइक्रो स्विच परिचय

एचके-14 तकनीकी विशिष्टताओं में मजबूत प्रतिस्पर्धात्मकता प्रदर्शित करता है और विशेष रूप से उच्च आवृत्ति, उच्च परिशुद्धता नियंत्रण आवश्यकताओं के लिए उपयुक्त है। संपर्क अत्यधिक प्रवाहकीय मिश्र धातु सामग्री से बने होते हैं, ≤30mΩ के प्रारंभिक संपर्क प्रतिरोध के साथ, 5A से 25A तक धाराओं को स्थिर रूप से ले जाने में सक्षम, और AC 125V/250V और DC 12V/24V सहित कई वोल्टेज परिदृश्यों के साथ संगत, छोटे घरेलू उपकरणों से लेकर औद्योगिक उपकरणों तक विभिन्न बिजली की जरूरतों को पूरा करते हैं।

ट्रिगरिंग प्रदर्शन के संदर्भ में, उत्पाद एक स्नैप-एक्शन तंत्र का उपयोग करता है, जिसमें केवल 0.5-1.6 मिमी का ऑपरेटिंग स्ट्रोक और 0.25-4N के बीच नियंत्रित ऑपरेटिंग बल होता है। यह तेजी से ट्रिगरिंग प्रतिक्रिया और स्पष्ट प्रतिक्रिया प्रदान करता है, प्रभावी ढंग से "झूठी ट्रिगरिंग" और "ट्रिगर देरी" के मुद्दों से बचाता है। जीवनकाल उद्योग के मानदंडों से कहीं अधिक है: यांत्रिक जीवन 1 मिलियन चक्र से अधिक है, और विद्युत जीवन 50,000 चक्र से अधिक तक पहुंचता है, जो माइक्रोवेव ओवन और ऑटोमोटिव इलेक्ट्रॉनिक्स जैसे उच्च आवृत्ति उपयोग परिदृश्यों में दीर्घकालिक स्थिर संचालन को सक्षम बनाता है।

पर्यावरणीय अनुकूलनशीलता भी उतनी ही प्रभावशाली है। उत्पाद -25℃ से 125℃ तक विस्तृत तापमान रेंज में काम कर सकता है, 1.5 मिमी के आयाम के साथ 10-55Hz पर तीन-अक्ष कंपन परीक्षण पास कर सकता है, ≥100MΩ (500VDC) का इन्सुलेशन प्रतिरोध बनाए रख सकता है, और टर्मिनलों के बीच 1000V AC के वोल्टेज का सामना कर सकता है, औद्योगिक कार्यशाला कंपन वातावरण या कार इंजन डिब्बे की उच्च तापमान स्थितियों में भी स्थिर प्रदर्शन सुनिश्चित करता है।

माइक्रो स्विच पैरामीटर (विनिर्देश)

स्विच तकनीकी विशेषताएँ:
वस्तु	तकनीकी मापदण्ड		कीमत
1	विद्युत मूल्यांकन		5(2)ए/10ए/16(3)ए/21(8)ए 250वीएसी
2	संपर्क प्रतिरोध		≤30mΩ प्रारंभिक मूल्य
3	इन्सुलेशन प्रतिरोध		≥100MΩ (500VDC)
4	ढांकता हुआ वोल्टेज	बीच में गैर-कनेक्टेड टर्मिनल	1000V/0.5mA/60S
		टर्मिनलों के बीच और धातु फ्रेम	3000V/0.5mA/60S
5	विद्युत जीवन		≥50000 चक्र
6	यांत्रिक जीवन		≥1000000 चक्र
7	परिचालन तापमान		-25~125℃
8	परिचालन आवृत्ति		विद्युत :15 चक्र यांत्रिक: 60 चक्र
9	कंपन प्रमाण		कंपन आवृत्ति: 10~55HZ; आयाम: 1.5 मिमी; तीन दिशाएँ :1H
10	सोल्डर क्षमता: 80% से अधिक डूबा हुआ भाग सोल्डर से कवर किया जाएगा		सोल्डरिंग तापमान: 235±5℃ विसर्जन का समय :2~3एस
11	सोल्डर ताप प्रतिरोध		डिप सोल्डरिंग: 260±5℃ 5±1S मैनुअल सोल्डरिंग: 300±5℃ 2~3S
12	सुरक्षा स्वीकृतियाँ		यूएल, सीएसए, वीडीई, ईएनईसी, टीयूवी, सीई, केसी, सीक्यूसी
13	परीक्षण की स्थितियाँ		परिवेश का तापमान: 20±5℃ सापेक्ष आर्द्रता: 65±5%आरएच वायुदाब :86~106KPa

माइक्रो स्विच सुविधा और अनुप्रयोग

1.सेट, विश्वसनीय बुनियादी स्विच
2. अच्छी उपस्थिति, चुस्त संयोजन। विशेषता: छोटे संपर्क सहिष्णुता, त्वरित कार्रवाई, उच्च संवेदनशीलता और छोटी 3. परिचालन यात्रा।
4. लंबी लाइट, उच्च विश्वसनीयता
5. विभिन्न प्रकार के संपर्क टर्मिनल
6.तापमान की एक विविधता
7. विभिन्न प्रकार के लीवर
8.थीमोसेटिंग प्लास्टिक या थीमोप्लास्टिक अपनाएं
9.घरेलू उपकरण, इलेक्ट्रॉनिक उपकरण, स्वचालित मशीन संचार उपकरण, कार इलेक्ट्रॉन, उपकरण और 10. उपकरण, विद्युत गति उपकरण आदि में व्यापक रूप से उपयोग किया जाता है।

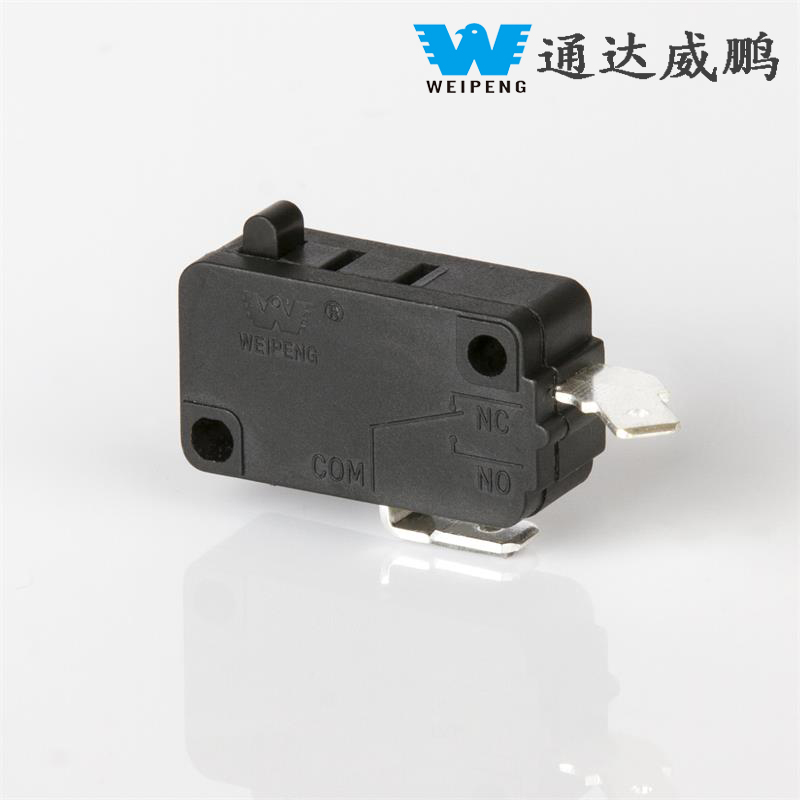

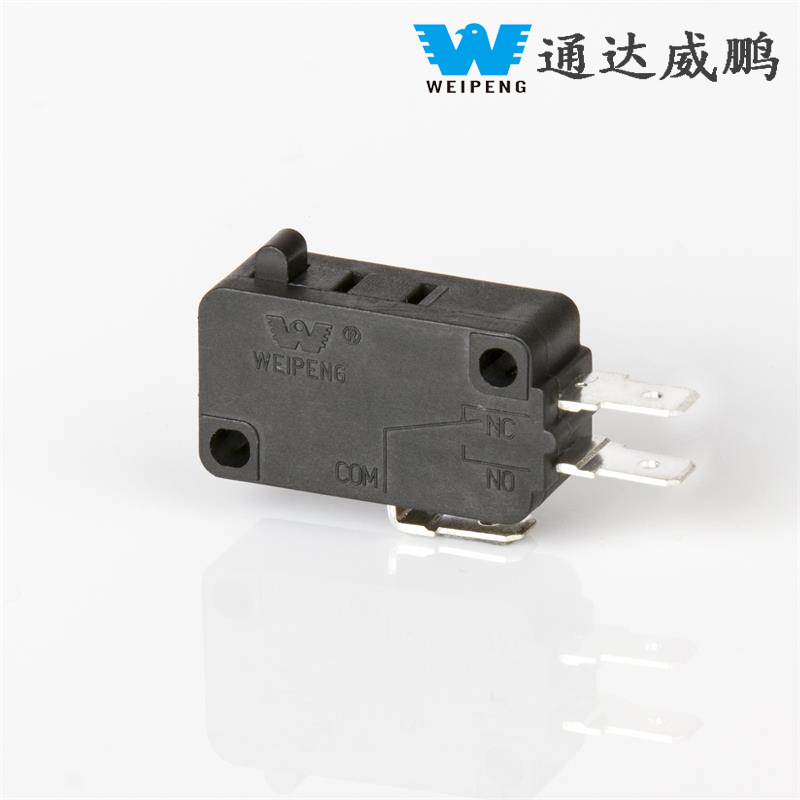

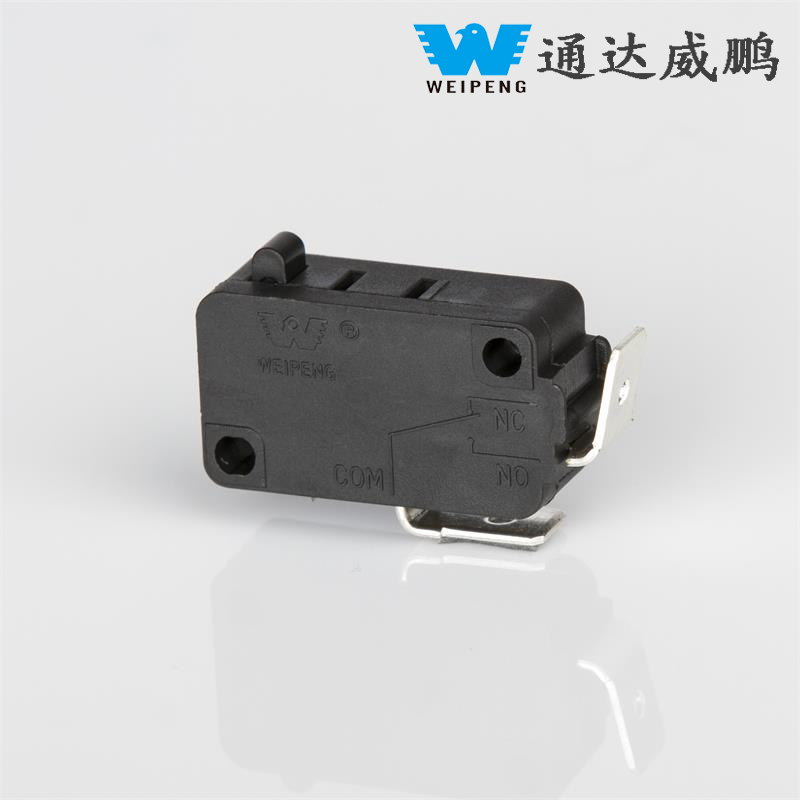

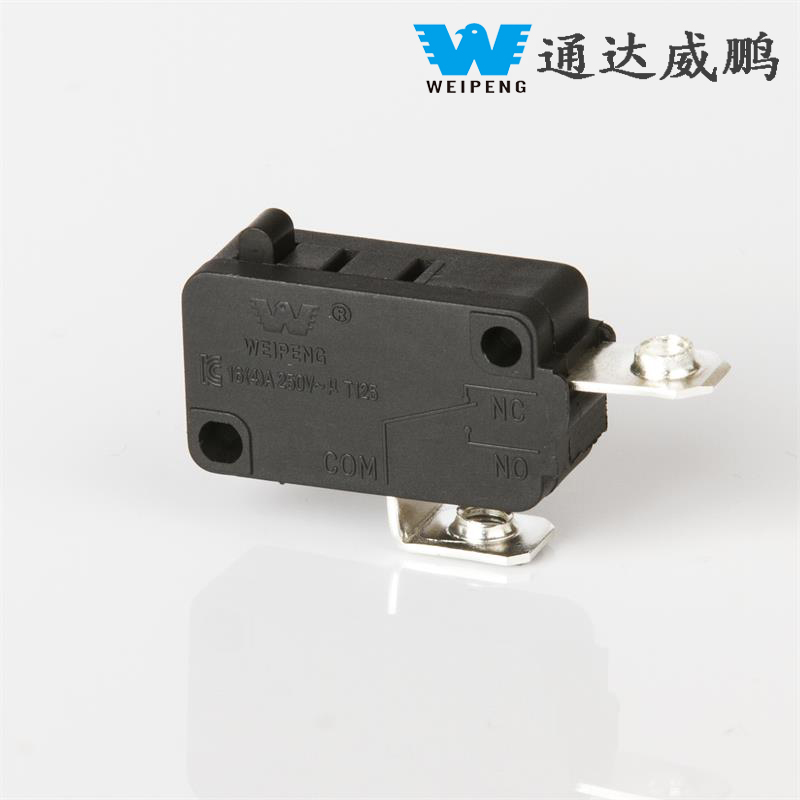

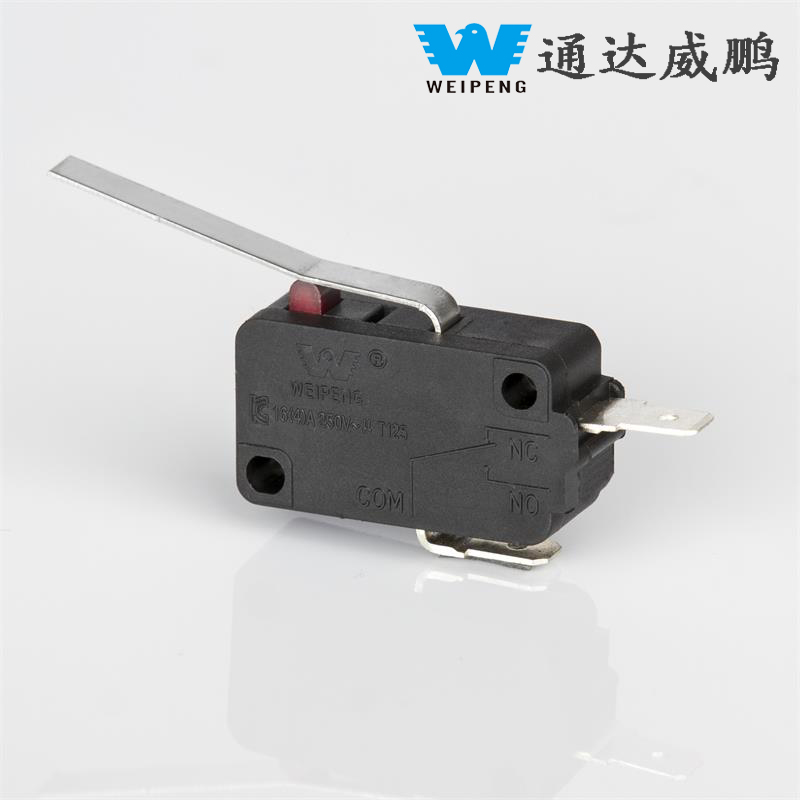

माइक्रो स्विच विवरण
