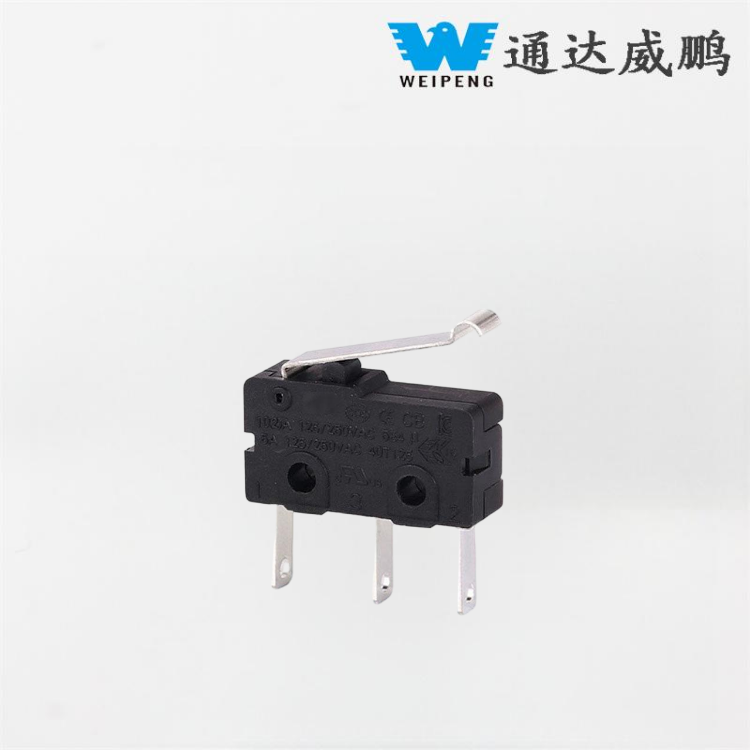

छोटा डस्टप्रूफ थ्री-पोल स्विच

यूकिंग टोंगडा केबल पावर प्लांट के एक प्रतिनिधि उत्पाद के रूप में, जो मुख्य मानकीकरण और अनुकूलन के एकीकरण का प्रतीक है, छोटे डस्टप्रूफ थ्री-पोल स्विच स्विच को "स्थिरता, विश्वसनीयता और दृश्य अनुकूलता" के मूल सिद्धांतों के साथ डिज़ाइन किया गया है। इसमें कंपनी की 35 वर्षों की स्विच निर्माण विशेषज्ञता शामिल है, जो विद्युत प्रदर्शन, सुरक्षा स्तर और उपयोगकर्ता अनुभव में कई अनुकूलन प्राप्त करती है। यह स्विच स्मार्ट होम पावर वितरण, औद्योगिक सहायक उपकरण और छोटे चिकित्सा उपकरणों जैसे परिदृश्यों पर व्यापक रूप से लागू होता है, जो इसे एक पसंदीदा सर्किट नियंत्रण घटक बनाता है जो अनुकूलन क्षमता के साथ सार्वभौमिकता को संतुलित करता है।

नमूना:HK-04G-LZ-001

जांच भेजें

उत्पाद वर्णन

WEIPENG® एक अग्रणी छोटा डस्टप्रूफ थ्री-पोल स्विच निर्माता, आपूर्तिकर्ता और निर्यातक है।

सूक्ष्म स्विचपरिचय

HK-04G-L स्विच विभिन्न परिदृश्यों के लिए बुनियादी नियंत्रण मानकों को पूरा करते हुए, प्रमुख मापदंडों के लिए व्यावहारिक आवश्यकताओं पर ध्यान केंद्रित करता है। संपर्क सिल्वर-टिन मिश्र धातु से बने होते हैं और ≤8mΩ के प्रारंभिक संपर्क प्रतिरोध के साथ, सटीक वेल्डिंग के साथ संसाधित होते हैं। यह विश्वसनीय रूप से 10A-16A AC करंट (रेटेड वोल्टेज 250V AC) ले जा सकता है, जो अधिकांश घरेलू और छोटे औद्योगिक उपकरणों की बिजली की मांग के लिए उपयुक्त है, जो करंट ओवरलोड के कारण होने वाले कॉन्टैक्ट ओवरहीटिंग या क्षरण के मुद्दों को प्रभावी ढंग से रोकता है।

ट्रिगर और जीवनकाल प्रदर्शन समान रूप से विश्वसनीय हैं: यह एक रॉकर-प्रकार ट्रिगर संरचना का उपयोग करता है, जिसमें 1.3-1.6 मिमी की दबाव यात्रा और 1.5-3N के भीतर नियंत्रित ऑपरेटिंग बल होता है। सक्रियण प्रतिक्रिया स्पष्ट और सुचारू है, जिससे रोजमर्रा के उपयोग में "अनुत्तरदायी दबाव" का अनुभव होने की संभावना नहीं है। यांत्रिक जीवन काल 80,000 दबाव चक्रों तक पहुँचता है, और विद्युत जीवन काल 50,000 चक्रों से अधिक होता है। रेफ्रिजरेटर, छोटे पंखे और वाणिज्यिक प्रिंटर जैसे उच्च-आवृत्ति उपयोग वाले उपकरणों में, यह 3-5 वर्षों तक स्थिर संचालन प्राप्त कर सकता है।

सूक्ष्म स्विचआवेदन

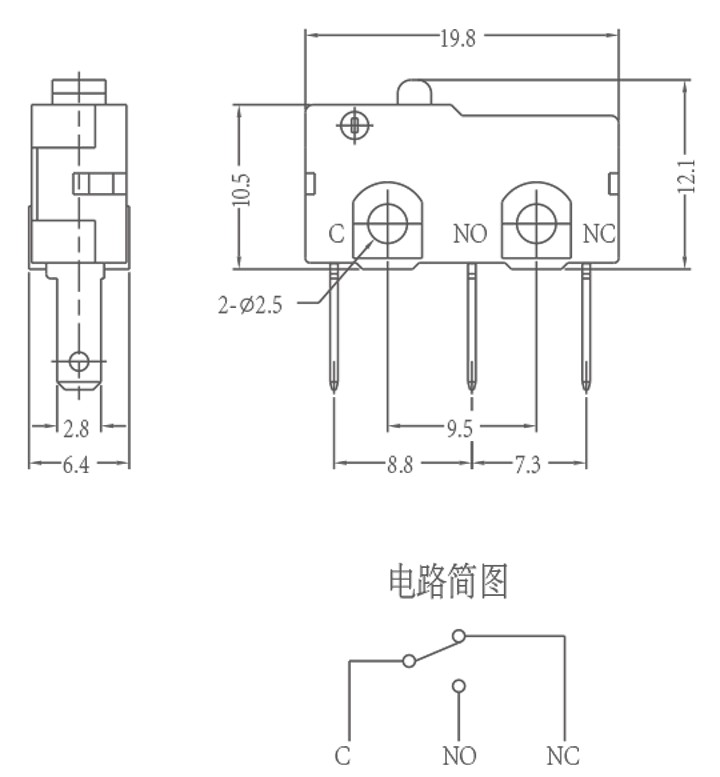

स्मार्ट होम और घरेलू परिदृश्यों में, HK-04G-L, अपने कॉम्पैक्ट आकार (लगभग 20×15×10 मिमी, L×W×H) के साथ, आसानी से स्मार्ट वितरण बक्से, दीवार पर लगे सॉकेट और छोटे उपकरण नियंत्रण पैनल में एकीकृत किया जा सकता है। यह वर्तमान में प्रकाश नियंत्रण और उपकरण पावर स्विचिंग जैसे कार्यों के लिए कई घरेलू स्मार्ट होम ब्रांडों द्वारा उपयोग किया जाने वाला एक घटक बन गया है। एक ब्रांड ने बताया कि इससे सुसज्जित उत्पादों की विफलता दर पारंपरिक स्विचों की तुलना में 40% कम है।

छोटे पैमाने के औद्योगिक और वाणिज्यिक परिदृश्यों में, उत्पाद छोटे कन्वेयर उपकरण, वाणिज्यिक कॉफी मशीन, कार्यालय प्रिंटर और अन्य उपकरणों के बिजली नियंत्रण के लिए उपयुक्त है। टर्मिनल कनेक्शन संरचना को अनुकूलित करके, यह त्वरित वायरिंग इंस्टॉलेशन का समर्थन करता है, डिवाइस असेंबली दक्षता को बढ़ाता है। पहले, एक वाणिज्यिक उपकरण निर्माता के लिए एक अनुकूलित संस्करण, टर्मिनल रिक्ति को समायोजित करके, उनके उपकरण की कॉम्पैक्ट आंतरिक वायरिंग आवश्यकताओं को पूरा करता था, जिससे स्थापना दक्षता में 25% सुधार होता था।

सूक्ष्म स्विच विनिर्देश

स्विच तकनीकी विशेषताएँ:
वस्तु	तकनीकी मापदण्ड		कीमत
1	विद्युत मूल्यांकन		5(2)ए 125वी/250वीएसी 10(3)125वी/250वीएसी
2	संपर्क प्रतिरोध		≤50mΩ प्रारंभिक मान
3	इन्सुलेशन प्रतिरोध		≥100MΩ (500VDC)
4	ढांकता हुआ वोल्टेज	बीच में गैर-कनेक्टेड टर्मिनल	500V/0.5mA/60S
		टर्मिनलों के बीच और धातु फ्रेम	1500V/0.5mA/60S
5	विद्युत जीवन		≥10000 चक्र
6	यांत्रिक जीवन		≥100000 चक्र
7	परिचालन तापमान		-25~125℃
8	परिचालन आवृत्ति		विद्युत :15 चक्र यांत्रिक: 60 चक्र
9	कंपन प्रमाण		कंपन आवृत्ति :10~55HZ; आयाम: 1.5 मिमी; तीन दिशाएँ :1H
10	सोल्डर क्षमता: 80% से अधिक डूबा हुआ भाग सोल्डर से कवर किया जाएगा		सोल्डरिंग तापमान: 235±5℃ विसर्जन का समय :2~3एस
11	सोल्डर ताप प्रतिरोध		डिप सोल्डरिंग: 260±5℃ 5±1S मैनुअल सोल्डरिंग: 300±5℃ 2~3S
12	सुरक्षा स्वीकृतियाँ		UL、CSA、VDE、ENEC、CE
13	परीक्षण की स्थितियाँ		परिवेश का तापमान: 20±5℃ सापेक्ष आर्द्रता: 65±5%आरएच वायुदाब: 86~106KPa
