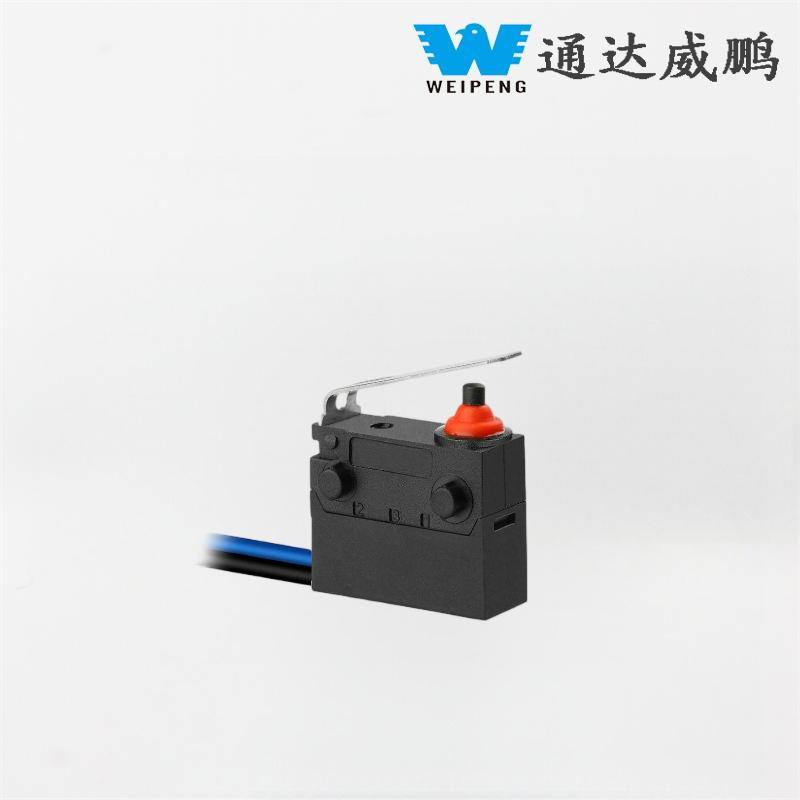

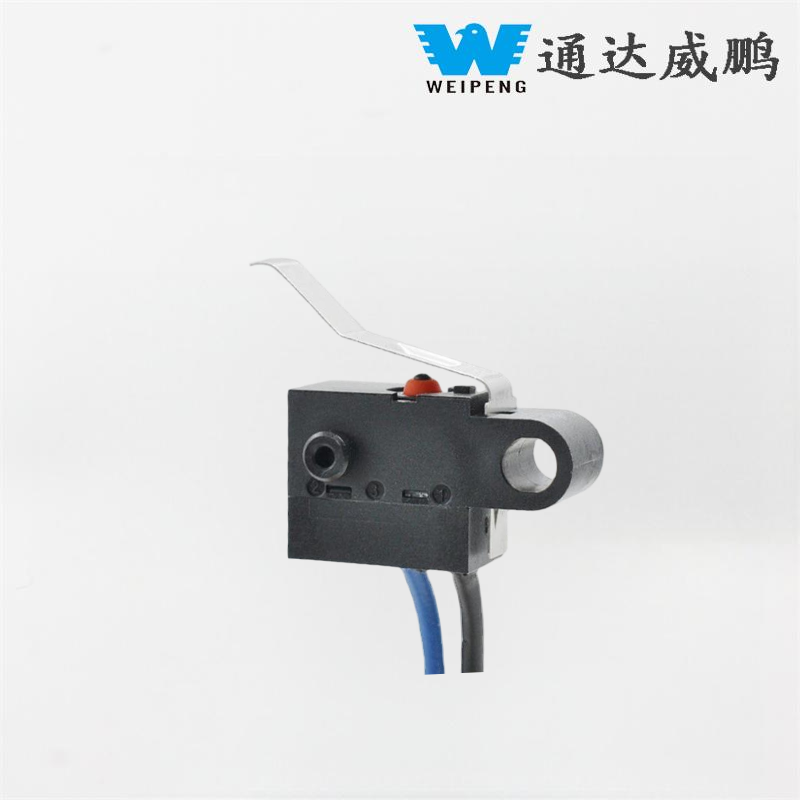

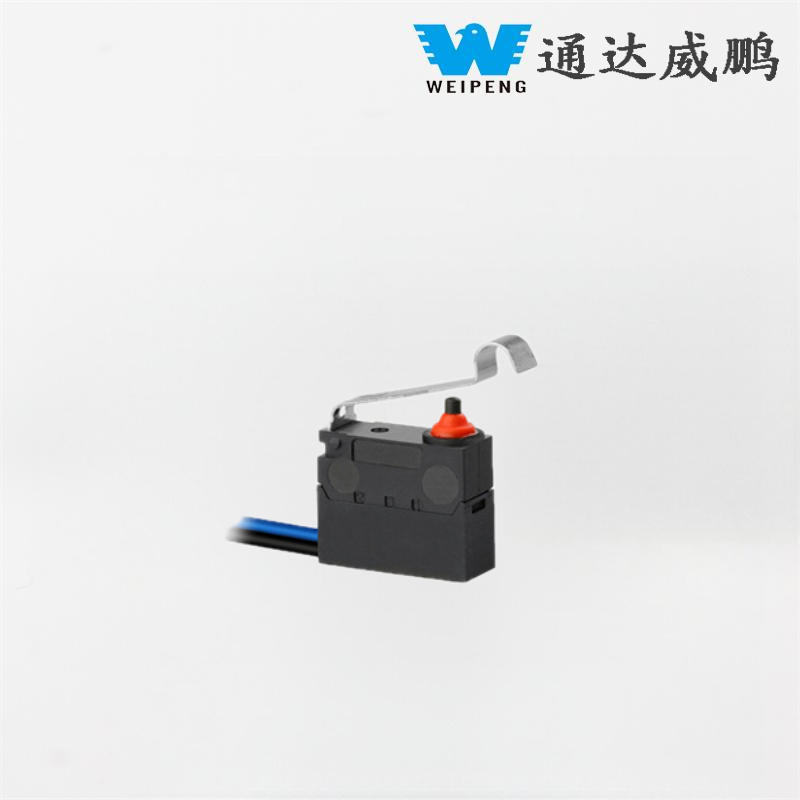

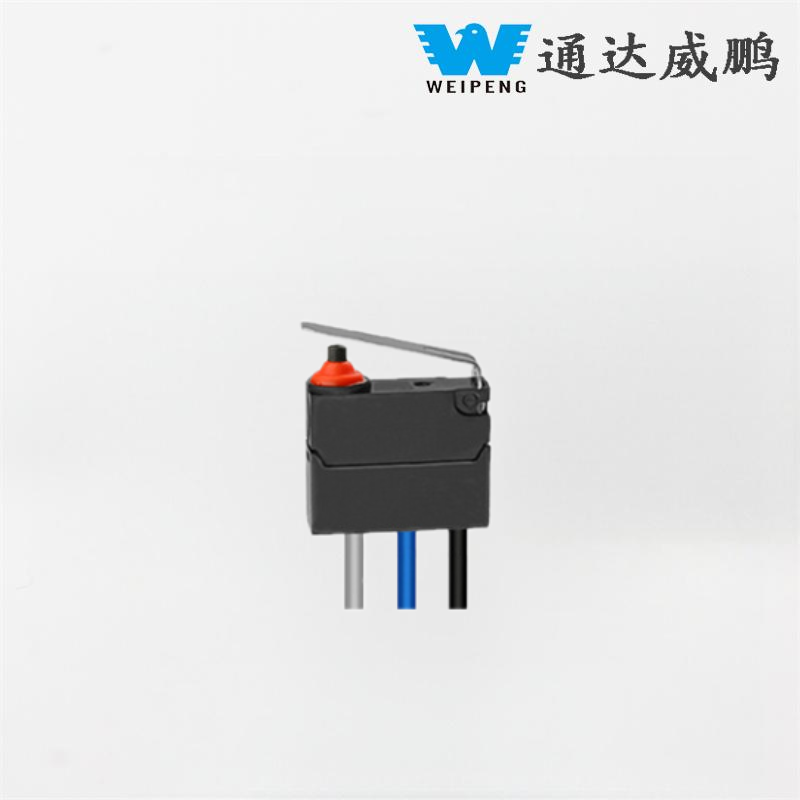

वेइपेंग वायरिंग हार्नेस हाइड्रोलिक लॉक समर्पित वॉटरप्रूफ स्विच

नमी, धूल और बाहरी परिस्थितियों जैसे विशेष वातावरण के लिए यूकिंग टोंगडा केबल फैक्ट्री द्वारा विकसित मुख्य उत्पाद के रूप में, वेइपेंग वायरिंग हार्नेस हाइड्रोलिक लॉक डेडिकेटेड वॉटरप्रूफ स्विच 'आईपी67 उच्च सुरक्षा और स्थिर विद्युत प्रदर्शन' को अपने प्रमुख लाभों के रूप में पेश करता है। 35 वर्षों की स्विच निर्माण विशेषज्ञता का लाभ उठाते हुए, वे रॉकर और बटन प्रकारों सहित विभिन्न ट्रिगरिंग मोड की सुविधा देते हैं, और व्यापक रूप से आउटडोर प्रकाश व्यवस्था, रसोई उपकरणों, ऑटोमोटिव इलेक्ट्रॉनिक्स, औद्योगिक सफाई उपकरण और अन्य परिदृश्यों में उपयोग किए जाते हैं, जो उन्हें कठोर वातावरण में सर्किट नियंत्रण के लिए एक विश्वसनीय विकल्प बनाते हैं।

नमूना:FSK-18-010

जांच भेजें

उत्पाद वर्णन

WईआईपीENG®एक लीड हैइंग वेइपेंग वायरिंग हार्नेस हाइड्रोलिक लॉक समर्पित वॉटरप्रूफ स्विच निर्माता, आपूर्तिआरएस और निर्यातक।

वाटरप्रूफ माइक्रो स्विच परिचयn

एफएसके-18 की मुख्य प्रतिस्पर्धात्मकता पेटेंट सीलिंग संरचना डिजाइन का उपयोग करते हुए इसके "लघुकरण और वॉटरप्रूफिंग का सही संतुलन" में निहित है: उच्च-लोच वाले नाइट्राइल रबर सीलिंग रिंग्स को शेल जोड़ों पर एम्बेडेड किया जाता है, जो आंतरिक अंतराल को भरने के लिए एक समग्र पॉटिंग प्रक्रिया के साथ संयुक्त होता है, जो जल वाष्प और धूल के घुसपैठ पथ को पूरी तरह से अवरुद्ध करता है। सुरक्षा स्तर IP67 तक पहुँच जाता है, जो 1 मीटर की गहराई पर 30 मिनट के विसर्जन को झेलने में सक्षम है, जो बाथरूम, बाहरी बारिश और आर्द्र औद्योगिक कार्यशालाओं जैसे वातावरण में स्थिर संचालन सुनिश्चित करता है।

अल्ट्रा-कॉम्पैक्ट डिज़ाइन की विशेषता के साथ, समग्र आयामों को 12×6×5 मिमी तक अनुकूलित किया गया है, जिससे मानक लघु वॉटरप्रूफ स्विच की तुलना में आकार 30% कम हो गया है। इसे माइक्रोवेव कंट्रोल पैनल, लघु सेंसर और इन-कार सटीक मॉड्यूल जैसे अंतरिक्ष-बाधित उपकरणों में आसानी से एम्बेड किया जा सकता है, जो कॉम्पैक्ट लेआउट की जरूरतों को पूरी तरह से पूरा करता है। यह तीन इंस्टॉलेशन विधियों का समर्थन करता है: वर्टिकल, राइट-एंगल और स्नैप-इन, डिवाइस की माउंटिंग स्थिति को संशोधित करने की आवश्यकता के बिना, असेंबली दक्षता में 40% सुधार करता है।

वाटरप्रूफ माइक्रो स्विचविशेषताऔरApplikation

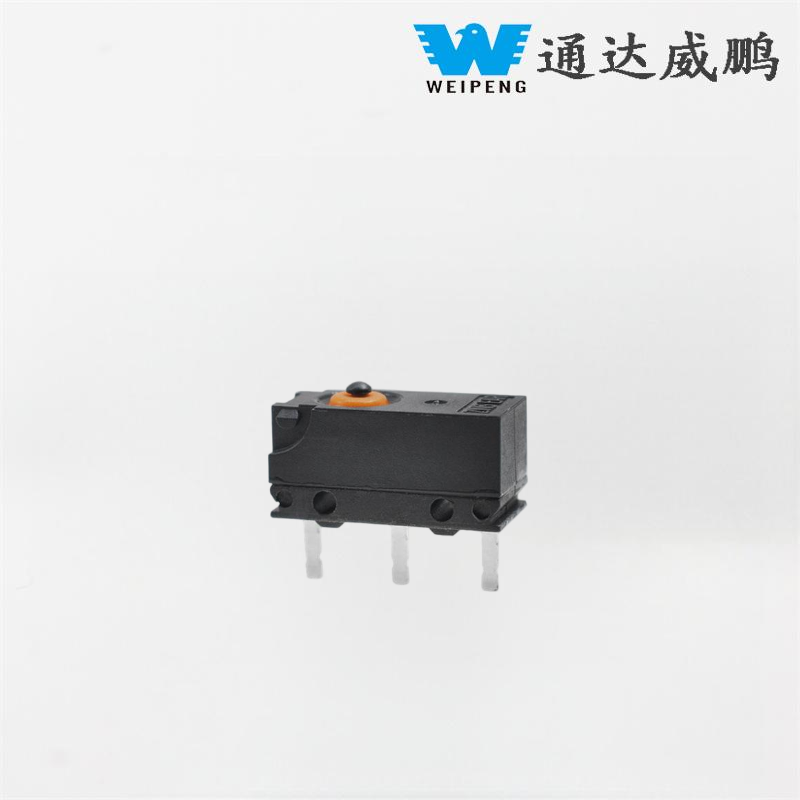

रेटेड पैरामीटर कई कॉन्फ़िगरेशन प्रदान करते हैं: एसी परिदृश्य 0.5ए/250वी एसी और 5ए/125वी एसी का समर्थन करते हैं, जबकि डीसी परिदृश्य 0.1ए/48वी डीसी और 3ए/12वी डीसी जैसे स्तरों को कवर करते हैं, जिससे अतिरिक्त मध्यवर्ती घटकों के बिना छोटे रिले और लघु मोटर्स की सीधी ड्राइविंग की अनुमति मिलती है, जिससे सर्किट डिजाइन सरल हो जाता है। टर्मिनल प्रकार लचीले अनुकूलन का समर्थन करते हैं, जिसमें 1.3×0.5 मिमी पीसीबी टर्मिनल, 3.2×0.5 मिमी सोल्डर टर्मिनल और लीड टर्मिनल शामिल हैं, जो पीसीबी माउंटिंग और ऑन-साइट वायरिंग आवश्यकताओं के लिए उपयुक्त हैं। इसके अतिरिक्त, यह बुनियादी 2-पिन और 3-पिन कॉन्फ़िगरेशन का समर्थन करता है, जो सामान्य रूप से खुले (एनओ), सामान्य रूप से बंद (एनसी), और सिंगल-पोल डबल-थ्रो (एसपीडीटी) जैसी कार्यात्मक आवश्यकताओं को पूरा करता है।

नई ऊर्जा वाहन चार्जिंग गन और ऑनबोर्ड सेंसर के सिग्नल नियंत्रण के लिए उपयोग किया जाता है, बरसात के दिन चार्जिंग के दौरान नमी का सामना करने के लिए IP67 सुरक्षा के साथ, -25°C से 85°C तक अत्यधिक कार तापमान के लिए उपयुक्त एक विस्तृत तापमान रेंज, IATF16949 ऑटोमोटिव उद्योग मानक के लिए प्रमाणित, और 18 महीने के वास्तविक वाहन परीक्षण के बाद दोष-मुक्त साबित हुआ।

स्विच तकनीकी विशेषताएँ:
वस्तु	तकनीकी मापदण्ड		कीमत
1	विद्युत मूल्यांकन		0.1ए 5(2)ए 10(3)ए 125/250वीएसी 0.1ए 5ए 36वीडीसी
2	परिचालन बल		1.0~2.5N
3	संपर्क प्रतिरोध		≤300mΩ
4	इन्सुलेशन प्रतिरोध		≥100MΩ (500VDC)
5	ढांकता हुआ वोल्टेज	बीच में गैर-कनेक्टेड टर्मिनल	500V/0.5mA/60S
		टर्मिनलों के बीच और धातु फ्रेम	1500V/0.5mA/60S
6	विद्युत जीवन		≥50000 चक्र
7	यांत्रिक जीवन		≥100000 चक्र
8	परिचालन तापमान		-25~105℃
9	परिचालन आवृत्ति		विद्युत :15 चक्र यांत्रिक: 60 चक्र
10	कंपन प्रमाण		कंपन आवृत्ति :10~55HZ; आयाम: 1.5 मिमी; तीन दिशाएँ :1H
11	सोल्डर क्षमता: 80% से अधिक डूबा हुआ भाग सोल्डर से कवर किया जाएगा		सोल्डरिंग तापमान: 235±5℃ विसर्जन का समय :2~3एस
12	सोल्डर ताप प्रतिरोध		डिप सोल्डरिंग: 260±5℃ 5±1S मैनुअल सोल्डरिंग: 300±5℃ 2~3S
13	परीक्षण की स्थितियाँ		परिवेश का तापमान: 20±5℃ सापेक्ष आर्द्रता: 65±5%आरएच वायुदाब :86~106KPa
