लाइटेड रॉकर स्विच: प्रकार, वायरिंग, और ख़रीदना गाइड

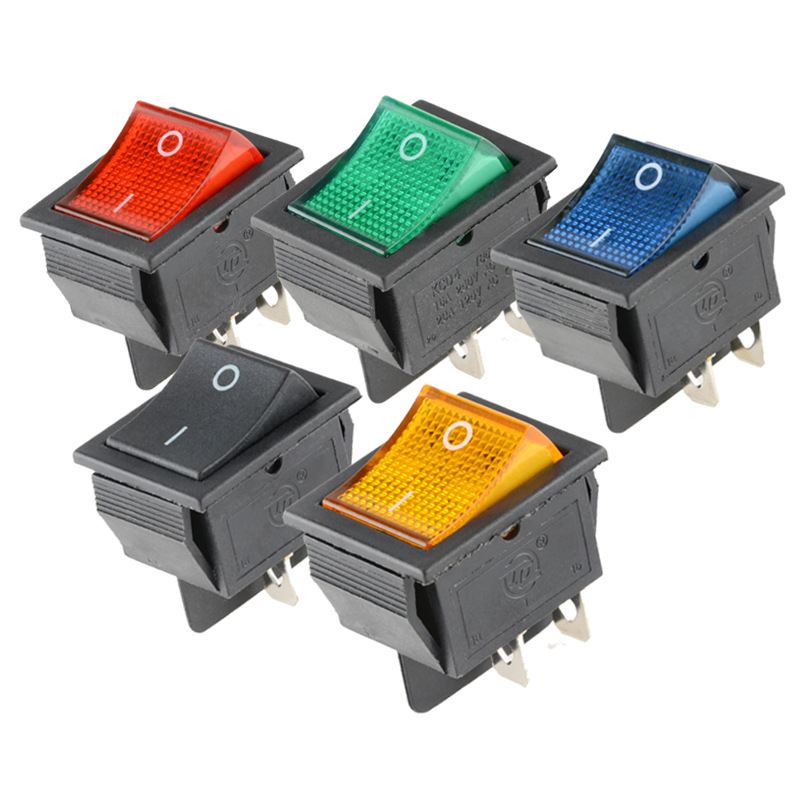

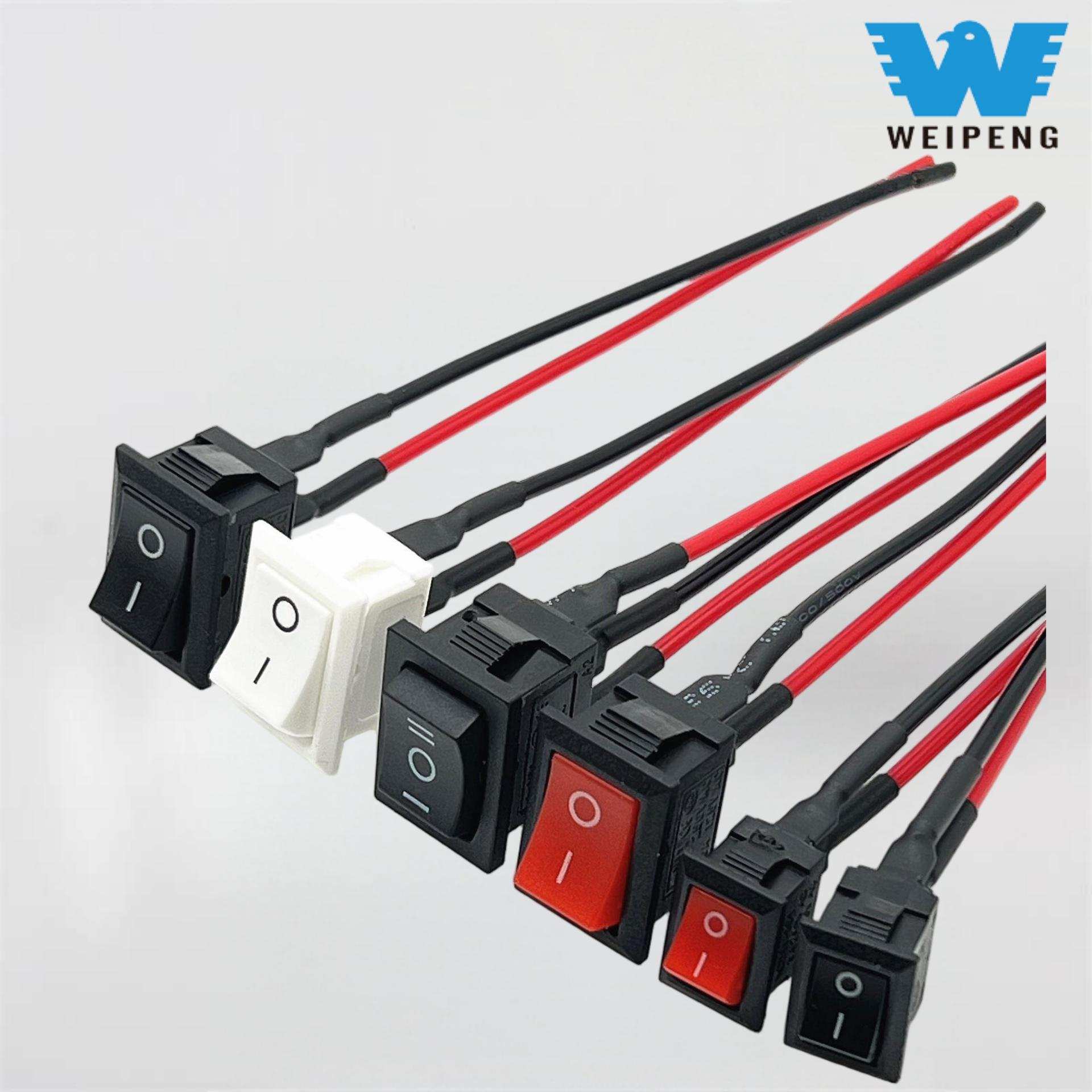

एक प्रबुद्ध रॉकर स्विच एक प्रकार के ऑन/ऑफ स्विच के रूप में कार्य करता है जो एक एलईडी या नियॉन लाइट के साथ शामिल होता है, जो आसानी से इंगित करता है कि स्विच ऑन/ऑन स्थिति में है या नहीं। इसके संकेतक के कारण, रॉकर स्विच अंधेरे या अव्यवस्थित नियंत्रण पैनल में भी स्पष्ट रूप से दिखाई देता है। प्रबुद्ध रॉकर स्विच ने कारों, नावों, आरवी, बाइक, घरेलू उपकरणों, औद्योगिक मशीनों, विद्युत नियंत्रण प्रणालियों आदि में कई अनुप्रयोगों में अपनी उपयोगिता पाई है।

कम वोल्टेज सर्किट और उच्च वोल्टेज क्षेत्रों दोनों में प्रबुद्ध रॉकर स्विच का उपयोग करना संभव है। किसी को 12V स्विच का सामना करना पड़ सकता है जो ऑटोमोटिव अनुप्रयोगों में उपयोग किया जाता है और साथ ही घरों और उद्योग में उपयोग के लिए 120V AC स्विच भी होते हैं। उपयुक्त प्रकार चुनने में, सिस्टम का वोल्टेज, वर्तमान रेटिंग, लोड का प्रकार, टर्मिनल व्यवस्था, स्विच का आकार और स्थापना का क्षेत्र स्थापित करने की आवश्यकता है।

क्या है एकरोशन रॉकर स्विच?

रॉकर स्विच किससे बना होता है?रॉकिंग तंत्र जो विद्युत परिपथ को सक्रिय कर सकता है। रॉकर स्विच को चालू स्थिति में धकेल दिया जाता है, और बिजली की आपूर्ति संचालित होने वाले उपकरण से जुड़ जाती है। इसके अलावा, स्विच में बिजली चालू होने का संकेत देने के लिए एक अंतर्निर्मित एलईडी या नियॉन है।

डिवाइस के डिज़ाइन और सेटअप के आधार पर स्विच यह संकेत दे सकता है कि उसे बिजली मिल रही है या नहीं, चालू है या कोई अन्य सर्किट चल रहा है या नहीं। प्रकार के आधार पर, स्विच को कनेक्ट करने के कई अलग-अलग तरीके हैं। हालाँकि, इंस्टॉलेशन शुरू करने से पहले निर्माता से वायरिंग निर्देशों और मार्करों से परामर्श लेना सुनिश्चित करें।

लाइटेड रॉकर स्विच के सामान्य प्रकार

दो-टर्मिनल रॉकर स्विच

दो-टर्मिनल स्विच को सरल ऑन और ऑफ मोड में संचालित करने के लिए डिज़ाइन किया गया है। सामान्यतया, इस प्रकार का स्विचिंग उपकरण लोड और विद्युत आपूर्ति सर्किट दोनों से जुड़ता है और सक्रिय होने पर एलईडी को जला सकता है। कुछ एलईडी प्रकार ध्रुवीयता से प्रभावित होते हैं, इसलिए कनेक्शन नीचे बताए अनुसार किया जाना चाहिए।

तीन-टर्मिनल रॉकर स्विच

तीन-टर्मिनल डिज़ाइन की विशेषता विद्युत ऊर्जा के इनपुट, स्विच करने योग्य सिग्नल और ग्राउंडिंग के लिए कनेक्शन का प्रावधान है। ग्राउंड कनेक्शन के लिए एक अलग टर्मिनल होने के परिणामस्वरूप, विचाराधीन संकेतक बिना किसी समस्या के काम कर सकता है। इस प्रकार के डिज़ाइन का उपयोग अक्सर ऑटोमोबाइल और नावों में किया जाता है।

चार- और पांच-टर्मिनल रॉकर स्विच

4 और 5 टर्मिनल स्विच स्वतंत्र प्रकाश व्यवस्था, डबल-पोल स्विचिंग या एकाधिक आउटपुट प्रदान कर सकते हैं। वे अधिक परिष्कृत नियंत्रण प्रमुखों के लिए उपयुक्त हैं, हालांकि उचित वायरिंग सर्किट के आंतरिक विन्यास पर निर्भर करती है। इसलिए, मानक टर्मिनल स्थानों के माध्यम से वायरिंग प्रक्रिया को सरल बनाने के बजाय दिए गए आरेख का पालन किया जाना चाहिए।

एसपीएसटी, एसपीडीटी और डीपीडीटी कॉन्फ़िगरेशन

एसपीएसटी स्विच में केवल एक एकल सर्किट को पूरा करने और इसे केवल चालू से बंद करने की क्षमता है। एसपीडीटी स्विच एक इनपुट को चालू करते हैं और दो आउटपुट पर काम करते हैं। डीपीडीटी स्विच दो सर्किट पर काम करते हैं और इनपुट का चयन करने या ध्रुवता को उलटने में सक्षम हैं। एसपीएसटी स्विच सामान्य अनुप्रयोगों के लिए उपयोग किया जाने वाला स्विच का सबसे सामान्य रूप है, जैसे लैंप पर स्विच करना।

क्या है एकरोशन रॉकर स्विच12V का उपयोग किसके लिए किया जाता है?

रोशनी वाला 12-वोल्ट रॉकर स्विच 12-वोल्ट डायरेक्ट-करंट (डीसी) आपूर्ति वाले विद्युत सर्किट में उपयोग के लिए डिज़ाइन किया गया है। विशिष्ट अनुप्रयोगों में शामिल हैं:

• ऑटोमोटिव और मोटरसाइकिल प्रकाश व्यवस्था
• एलईडी लाइट बार और वर्क लाइट
• ठंडा करने वाले पंखे और पानी के पंप
• नाव और आरवी सहायक उपकरण
• डैशबोर्ड और नियंत्रण-पैनल उपकरण
• बैटरी चालित विद्युत प्रणालियाँ

12V मानक स्विच के लिए ऊपरी वर्तमान सीमा निर्धारित नहीं करता है। उदाहरण के लिए, यह कहा जा सकता है कि एक स्विच 20A के करंट पर 12V पावर पर काम कर सकता है। हालाँकि, स्टार्टिंग के दौरान, कुछ मशीनें जैसे मोटर और पंप अधिक करंट खींच सकते हैं। इस प्रयोजन के लिए, उच्च धाराओं या आगमनात्मक भार को नियंत्रित करने के लिए उचित रिले का उपयोग किया जाना चाहिए।

सही रोशनी वाले रॉकर स्विच का चयन कैसे करें

वोल्टेज और करंट रेटिंग की जाँच करें

ऐसा स्विच चुनें जो सर्किट के वोल्टेज और करंट के साथ ठीक से काम करेगा। उदाहरण के लिए, 12V DC की रेटिंग वाले स्विच का उपयोग 120V या 230V AC के वोल्टेज वाले सर्किट के लिए नहीं किया जाना चाहिए। सामान्य ऑपरेटिंग करंट के अलावा, किसी को लोड के शुरुआती या इनरश करंट पर भी विचार करना चाहिए।

लोड प्रकार पर विचार करें

इलेक्ट्रिक मोटर, पंप, हीटिंग डिवाइस, लाइट बल्ब और एलईडी ड्राइवर स्विच पर अलग-अलग भार डालते हैं। रेटिंग जो केवल प्रतिरोधक भार पर विचार करती हैं, वे इलेक्ट्रिक मोटर जैसे आगमनात्मक भार पर लागू नहीं हो सकती हैं। स्विचों का चयन उन भारों के अनुसार किया जाना चाहिए जिन्हें उन्हें संभालना है।

बढ़ते आयामों की पुष्टि करें

ऑर्डर करने से पहले, पैनल कटआउट की माप के साथ-साथ पैनल की मोटाई, होल्डिंग टैब की स्थिति और पैनल के पीछे से क्लीयरेंस की जांच करना सुनिश्चित करें। एक स्विच सामने कटआउट में लग सकता है लेकिन फिर भी अन्य भागों और तारों से टकरा सकता है।

संकेतक विशिष्टताओं की समीक्षा करें

LED संकेतकों की बिजली खपत बहुत कम होती है, इसलिए इन्हें आमतौर पर 12V सिस्टम में उपयोग किया जाता है। सुनिश्चित करें कि एलईडी में एक आंतरिक अवरोधक है और सत्यापित करें कि इसमें ध्रुवता है या नहीं। विभिन्न वोल्टेज वाले स्विच का उपयोग करने से संकेतक गलत तरीके से उन्मुख हो सकता है।

पर्यावरण संरक्षण पर विचार करें

हमें ऐसे स्विचों का चयन करना चाहिए जिनमें नमी का विरोध करने और जंग को रोकने की क्षमता हो, यदि उनका उपयोग बाहर, घर के अंदर, समुद्री वातावरण में, या धूल और कंपन वाले वातावरण में किया जा रहा हो।

आप रोशनदार रॉकर स्विच को कैसे तारते हैं?

एक रोशनदार रॉकर स्विच की वायरिंग में विशेष स्विच की विशिष्टताओं की पहचान करना शामिल है, जिसमें उसके टर्मिनलों की संख्या और लेआउट शामिल हैं। काम शुरू करने से पहले हमेशा बिजली की आपूर्ति काट दें और प्रत्येक टर्मिनल की सटीक पहचान करें। पावर मेन से कनेक्शन केवल योग्य तकनीशियनों द्वारा ही किया जाना चाहिए।

विशिष्ट तीन-टर्मिनल 12V वायरिंग

फ़्यूज्ड पॉजिटिव सप्लाई -> पावर या इनपुट टर्मिनल
स्विच किया गया आउटपुट -> लोड का सकारात्मक टर्मिनल
सिस्टम नकारात्मक -> ग्राउंड टर्मिनल और लोड नकारात्मक

स्विच चालू होते ही बिजली लोड पर उपलब्ध हो जाएगी, जो यह दर्शाता है कि संकेतक चालू हो गया है। फ़्यूज़लिंक को आपूर्ति, यानी बैटरी के ठीक बगल में लगाया जाना चाहिए। फ़्यूज़ का मान तार के प्रकार और सर्किट के विनिर्देश के अनुरूप भी होना चाहिए।

विशिष्ट दो-टर्मिनल वायरिंग

सकारात्मक आपूर्ति -> स्विच टर्मिनल 1
टर्मिनल 2 स्विच करें -> सकारात्मक लोड करें
लोड नकारात्मक -> सिस्टम नकारात्मक

जब किसी स्विच में ध्रुवता-संवेदनशील एलईडी शामिल होती है, तो सकारात्मक और नकारात्मक लीड को सही ढंग से कनेक्ट करना महत्वपूर्ण होता है। ऐसी स्थिति में जब लीड उलट जाते हैं, एलईडी चालू नहीं होगी, इस तथ्य के बावजूद कि स्विच सही ढंग से काम करेगा।

वायरिंग और सुरक्षा संबंधी विचार

एक तार का उपयोग करें जो उचित वर्तमान रेटिंग के साथ आता है और यह सुनिश्चित करने के लिए कि सभी कनेक्शन सुरक्षित हैं, इंसुलेटेड टर्मिनलों के साथ-साथ हीट सिकुड़न ट्यूबिंग का उपयोग करें। तारों को नुकीले कोनों, उच्च ताप स्रोतों या ऐसे क्षेत्रों के करीब न ले जाएं जहां हलचल हो सकती है। वाहनों के लिए, जांच लें कि वायरिंग हार्नेस भी कंपन और घर्षण के संपर्क में नहीं है। समुद्री वायरिंग के लिए, सुनिश्चित करें कि कनेक्टर्स के साथ-साथ उपयोग किए गए तार भी संक्षारण मुक्त हों।

एक रोशन स्विच वाला रॉकर सर्किट ब्रेकर, सही ग्राउंड या फ़्यूज़ के प्रतिस्थापन के रूप में कार्य नहीं करता है। यदि स्विच बहुत गर्म हो जाता है, पिघल जाता है, रंग फीका पड़ जाता है, चिंगारी निकलती है, या जलने की गंध आती है, तो इसे बंद कर देना चाहिए क्योंकि यह विद्युत दोष का संकेत हो सकता है, जैसे कि अतिरिक्त करंट, ढीला कनेक्शन, दोषपूर्ण संपर्क, या लोड को संभालने के लिए बहुत पतले तार।

सामान्यरोशन रॉकर स्विचसमस्याएँ

संकेतक प्रकाशित नहीं होता है

कुछ सामान्य कारण हैं ध्रुवता का उलट होना, ग्राउंड कनेक्शन का गायब होना, टर्मिनलों की पहचान करने में त्रुटि, या एक अलग वोल्टेज के लिए डिज़ाइन किए गए संकेतक का उपयोग करना। निर्माता के वायरिंग आरेख के साथ इंस्टॉलेशन कार्य की सही तुलना करें और सत्यापित करें कि वोल्टेज सही टर्मिनलों पर मौजूद है।

लोड काम करता है लेकिन संकेतक नहीं

भले ही स्विच संपर्क अच्छी तरह से संचालित हों, यह जांचना भी उतना ही महत्वपूर्ण है कि डिवाइस में अलग ग्राउंड या बिजली की आपूर्ति है या नहीं। यह भी जांचें कि क्या इकाई में कोई प्रकाश स्रोत है जो दूसरों से अलग काम करता है।

स्विच बंद होने पर संकेतक चालू रहता है

कुछ स्विच मॉडल इस तरह से काम करते हैं कि जब भी उनके इनपुट पर बिजली मौजूद होती है तो वे रोशन हो जाते हैं। यह व्यवहार उस विशेष उपकरण के लिए सामान्य हो सकता है। स्विच बदलने से पहले स्विच इंडिकेटर सर्किट की जांच अवश्य कर लें।

संकेतक फ़्लिकर करता है या स्विच गर्म हो जाता है

ढीले कनेक्शन, वोल्टेज ड्रॉप, उच्च धारा प्रवाह, या अनुपयुक्त भार जैसी समस्याएं झिलमिलाहट और अति ताप का कारण बन सकती हैं। इसकी जांच सर्किट को डिस्कनेक्ट करके और स्विच की रेटिंग, तार के आकार और डिवाइस कैसे कनेक्ट और लोड किया गया है, इसकी जांच करके की जानी चाहिए। यदि आवश्यक हो, तो मोटर, पंप, या अन्य भार जो उच्च धाराएँ खींचते हैं, के लिए रिले के उपयोग की आवश्यकता हो सकती है।

अक्सर पूछे जाने वाले प्रश्नों

क्या रोशन रॉकर स्विच के लिए ग्राउंड वायर की आवश्यकता होती है?

हमेशा ऐसी स्थिति नहीं होती. दो-टर्मिनल प्रकार के मीटरों के मामले में, वे अपने संकेतक को आंतरिक रूप से जोड़ते हैं, जिसका अर्थ है कि अलग से ग्राउंडिंग की आवश्यकता नहीं है। तीन टर्मिनल वाले मॉडल का हमेशा अपना ग्राउंड पॉइंट होना चाहिए। उत्पादों के संबंधित टर्मिनलों और विशिष्टताओं को हमेशा सत्यापित करें।

क्या 12V रोशनी वाला रॉकर स्विच एलईडी रोशनी को नियंत्रित कर सकता है?

दावा मान्य है क्योंकि स्विच की रेटिंग सिस्टम के वोल्टेज, रेटेड ऑपरेटिंग करंट और एलईडी ड्राइवर के स्टार्ट-अप करंट से मेल खाती है। बड़े एलईडी बार या कई फिक्स्चर का उपयोग करते समय रिले की आवश्यकता हो सकती है।

क्या घरेलू बिजली के साथ 12V रॉकर स्विच का उपयोग किया जा सकता है?

नहीं, 12V DC के लिए रेटेड रॉकर स्विच का उपयोग 120V या 230V AC के साथ नहीं किया जा सकता है। एक एसी स्विच को एसी वोल्टेज, करंट, भार के प्रकार और घरेलू बिजली के लिए लागू सुरक्षा मानकों के लिए रेट किया जाना चाहिए।

मेरा एलईडी रॉकर स्विच बंद होने पर फीकी चमक क्यों देता है?

सर्किट में उपकरण या लोड से एक छोटा सा लीकेज करंट मंद रोशनी पैदा करता है। कभी-कभी इस व्यवस्था के बजाय लोड के किनारे पर एक अलग स्विच या रिले या डिवाइस का उपयोग भी किया जा सकता है।

मैं रॉकर स्विच का परीक्षण कैसे कर सकता हूं?

इसकी निरंतरता का परीक्षण करने के लिए स्विच को पावर स्रोत से हटा दिया जाना चाहिए और मल्टीमीटर को निरंतरता मोड पर सेट किया जाना चाहिए। स्विच का संचालन ऐसा होना चाहिए कि ऑपरेशन के दौरान इसमें खुली और बंद दोनों प्रतिक्रियाएं हों। कभी भी ऊर्जावान सर्किट पर निरंतरता परीक्षण न करें।

पर्याप्त रूप से प्रकाशित रॉकर स्विच में वोल्टेज, करंट, लोड के प्रकार, टर्मिनल, आकार और फ़ंक्शन के विनिर्देश होते हैं जो इसके वातावरण में फिट होते हैं। एक छोटी 12V एक्सेसरी को सक्रिय करने के लिए, एक SPST स्विच एक उपयुक्त विकल्प है। यदि मोटर या भारी उपकरण शामिल हैं, तो रिले की आवश्यकता होगी, और अन्य विद्युत प्रणालियों में फ़्यूज़ और उपयुक्त तारों की भी आवश्यकता होगी।
