माइक्रो स्विच 5a 125 250v

माइक्रो स्विच 5a 125 250vएक छोटा स्नैप एक्शन स्विच है जिसका उपयोग 125 वी एसी और 250 वी एसी के साथ निर्दिष्ट ऑपरेटिंग सीमा पर अधिकतम 5 ए तक विद्युत सर्किट को चालू और बंद करने के लिए किया जाता है। इसका उपयोग आम तौर पर इलेक्ट्रॉनिक उपकरणों, नियंत्रण प्रणालियों, वेंडिंग मशीनों, कार्यालय उपकरण, दरवाजे और कवर, उपकरण आदि में किया जाता है।

सत्यापित करें कि मौजूदा रेटिंग के अलावा, लोड प्रकार, एक्चुएटर प्रकार, बल, टर्मिनलों का विन्यास, आयाम और पर्यावरणीय स्थितियाँ उन घटकों के उपयोग के लिए उपयुक्त हैं जिनकी आप योजना बना रहे हैं।

5ए 125/250VAC का क्या मतलब है?

पदनाम "5ए 125/250वीएसी" आम तौर पर इंगित करता है कि निर्माता द्वारा अनुशंसित उचित लोड के साथ उपयोग किए जाने पर स्विच 125 वोल्ट एसी या 250 वोल्ट एसी के वोल्टेज पर अधिकतम 5 एम्पियर का प्रबंधन कर सकता है।
यह विशिष्टता आमतौर पर प्रतिरोधक भार पर लागू होती है।

मोटर, सोलनॉइड, कंप्रेसर, लैंप, ट्रांसफार्मर और इलेक्ट्रॉनिक बिजली आपूर्ति इकाइयों जैसे उपकरणों में उच्च इनरश करंट या विद्युत आर्किंग का अनुभव हो सकता है। ऐसे मामलों में भिन्न लोड रेटिंग वाले उपकरणों को नियोजित करना या उपयुक्त दमन उपकरण का अनुप्रयोग आवश्यक हो सकता है।

यह एक एसी रेटिंग का प्रतिनिधित्व करता है। हालाँकि, यह गारंटी नहीं देता है कि स्विच 125VDC या 250VDC पर उपयोग के लिए स्वीकृत है। आगे बढ़ने से पहले हमेशा निर्दिष्ट डेटाशीट में विशिष्ट डीसी रेटिंग देखें।

माइक्रो स्विच कैसे काम करता है?

एक माइक्रो स्विच एक स्नैप-एक्शन तंत्र को नियोजित करता है। जिस क्षण एक्चुएटर सटीक स्थान पर पहुंच जाता है, आंतरिक स्प्रिंग संपर्क स्थिति को तेजी से बदल देता है। इसलिए, यह न्यूनतम गति और निरंतर संचालन बिंदु के बावजूद स्विच की उत्कृष्ट विश्वसनीयता की अनुमति देता है।

विशिष्ट प्रकार के एक्चुएटर्स में प्लंजर, हिंज लीवर, रोलर लीवर और सिम्युलेटेड रोलर शामिल हैं। उपलब्ध स्थान, गति की दिशा और प्रक्रिया के लिए आवश्यक बल और दूरी के आधार पर उपयुक्त प्रकार के एक्चुएटर का चयन किया जाता है।

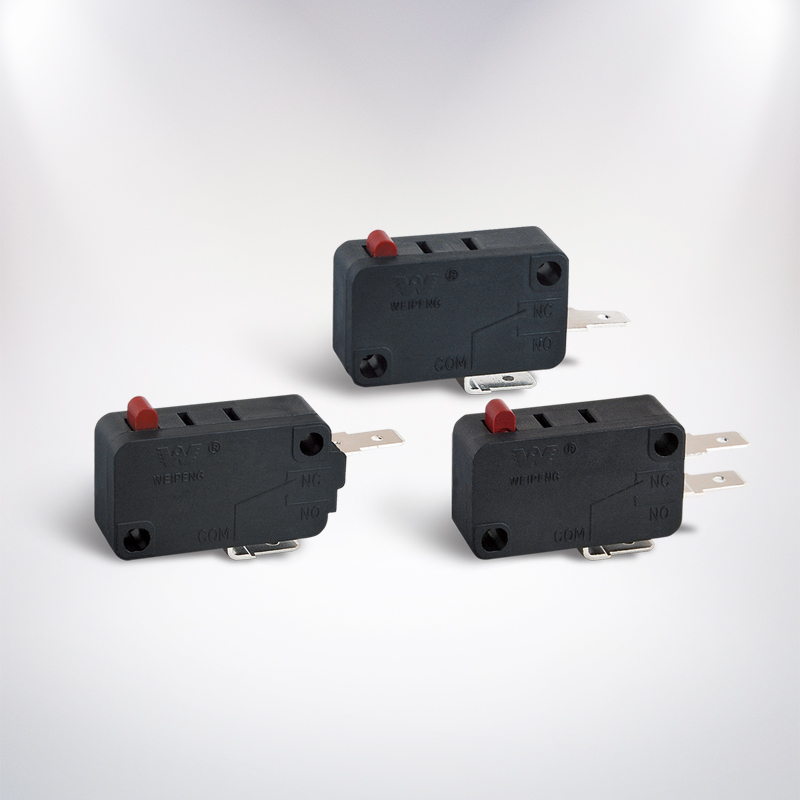

एसपीडीटी टर्मिनल कॉन्फ़िगरेशन

कई 5ए मॉडल एसपीडीटी मोड (सिंगल पोल डबल थ्रो) में काम करते हैं। SPDT में सामान्य टर्मिनल COM, NC और NO हैं।

जब सर्किट एक्चुएटर के दबाव से सक्रिय होता है, तो NO के साथ COM का प्रयोग करें। दूसरी ओर, जब सर्किट स्टैंडबाय स्थिति में बंद रहना चाहिए, और एक्चुएटर चालू होने पर खुला हो जाता है, तो एनसी के साथ संयोजन में COM का उपयोग करें। वायरिंग प्रक्रिया से पहले वास्तविक स्विच पर लेबलिंग को सत्यापित करना सुनिश्चित करें।

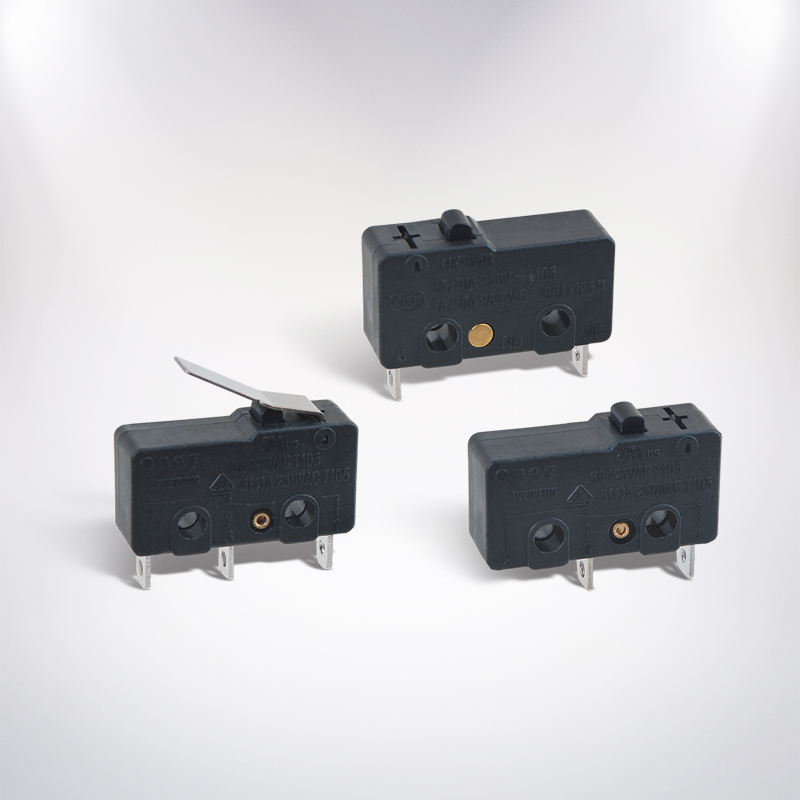

संवेदनशील माइक्रो स्विच क्या है?

एक माइक्रो स्विच जो संवेदनशील होता है वह काफी कम बल के साथ काम करता है। यह तब उपयोगी होता है जब स्विच को प्रकाश दरवाजे, प्लास्टिक टैब, छोटे तंत्र, या सीमित आंदोलन की सहायता से सक्रिय किया जाता है।

संवेदनशीलता वर्तमान रेटिंग से अधिक द्वारा निर्धारित की जाती है। निम्नलिखित विशिष्टताओं की जाँच करें:

• परिचालन बल और विमोचन बल
• पूर्वयात्रा और अतियात्रा
• परिचालन स्थिति
• एक्चुएटर प्रकार और लंबाई
• यांत्रिक और विद्युत जीवन

रोलर लीवर का उपयोग बाहरी सिस्टम से आवश्यक प्रयास को कम कर सकता है। हालाँकि, अनुचित संरेखण से पार्श्व तनाव और शीघ्र विफलता हो सकती है। इसे ठीक से काम करना चाहिए, अपने ओवरट्रैवल विनिर्देश को पार किए बिना काम करना चाहिए।

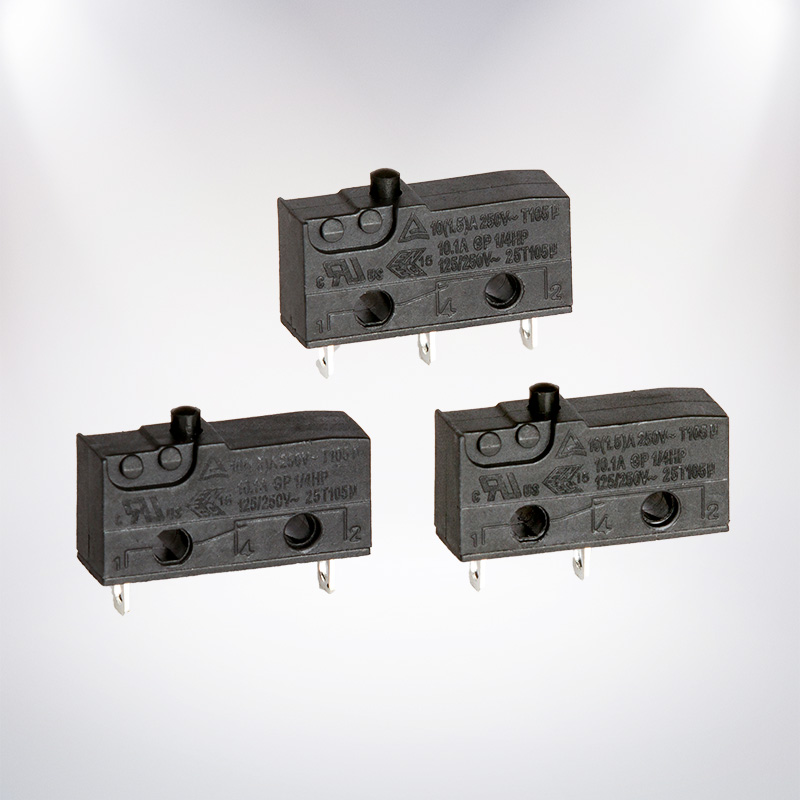

5ए, 10ए, 16ए, और 21ए माइक्रो स्विच

माइक्रो स्विच वर्तमान रेटिंग के विभिन्न संस्करणों में निर्मित होते हैं, अर्थात् 5ए, 10ए, 16ए और 21ए। उच्चतर वर्तमान रेटिंग आवश्यक रूप से सही विकल्प नहीं है; यह सर्वोपरि है कि स्विच को एप्लिकेशन वोल्टेज, लोड प्रकार, माप, टर्मिनल के प्रकार और मानकों के अनुरूप रहना चाहिए।

जब आप 125V और 250V दोनों पर 5A पर रेट किए गए माइक्रो स्विच को 10A, 16A और 21A पर रेट किए गए अन्य मॉडलों के साथ देख रहे हैं, तो आपको केवल रेटिंग देखने के बजाय सभी विशिष्टताओं की तुलना करनी चाहिए। उच्च रेटेड स्विच, बढ़ते छेद, एक्चुएटर यात्रा, टर्मिनल स्थिति और संपर्क आयाम जैसी डिज़ाइन सुविधाओं में निम्न रेटेड मॉडल से भिन्न हो सकता है।

भार और सुरक्षा संबंधी विचार

लोड को जोड़ने से पहले, न केवल सामान्य करंट बल्कि इनरश या स्टार्टअप करंट की भी पहचान करना आवश्यक है। आगमनात्मक या कैपेसिटिव भार की तुलना में प्रतिरोधी भार से निपटना आम तौर पर बहुत आसान होता है। मोटर्स और सोलनॉइड्स चिंगारी उत्पन्न कर सकते हैं जो संपर्कों को नुकसान पहुंचा सकते हैं, भले ही सामान्य धारा 5 ए से कम हो।

मुख्य अनुप्रयोगों में, उपयुक्त इन्सुलेशन, अधिभार संरक्षण, यांत्रिक सुरक्षा और बाड़े का उपयोग किया जाना चाहिए। स्विच की उचित स्थापना सामान्य रूप से की जानी चाहिए ताकि यह उपकरण डिजाइन और स्थानीय विद्युत नियमों द्वारा निर्दिष्ट संचालन तार को तोड़ दे।

इस संबंध में स्थापना या परीक्षण कार्य से पहले, मुख्य आपूर्ति को डिस्कनेक्ट कर दें। मेन वोल्टेज की वायरिंग या तो पूरी की जानी चाहिए या किसी योग्य पेशेवर द्वारा निरीक्षण की जानी चाहिए।

माउंटिंग और इंस्टालेशन युक्तियाँ

ऑर्डर देने से पहले हमेशा बॉडी के आयाम, माउंटिंग-होल स्पेसिंग, एक्चुएटर ऊंचाई, टर्मिनल प्रकार और ऑपरेटिंग स्थिति की जांच करें। समान दिखने वाले स्विच जरूरी नहीं कि विनिमेय हों।

एक्चुएटर को सही दिशा में दबाया जाना चाहिए और इसे हार्ड मैकेनिकल स्टॉप के रूप में उपयोग नहीं किया जाना चाहिए जब तक कि निर्माता द्वारा अन्यथा संकेत न दिया जाए। अत्यधिक प्रभाव, पार्श्व दबाव, आर्द्रता, नमी और कंपन से बचना चाहिए।

आमतौर पर उपयोग किए जाने वाले टर्मिनल विभिन्न प्रकार के होते हैं; इनमें सोल्डर टर्मिनल, क्विक कनेक्ट टैब, पीसीबी पिन और वायर टर्मिनल शामिल हैं। शैली का चयन प्रयुक्त संयोजन तकनीक और स्थान की उपलब्धता के आधार पर किया जा सकता है।

सही मॉडल कैसे चुनें

खरीदारी से पहले इस चेकलिस्ट का उपयोग करें:

• एसी या डीसी वोल्टेज और वास्तविक लोड करंट की पुष्टि करें।
• पहचानें कि लोड प्रतिरोधक है, आगमनात्मक है, कैपेसिटिव है, मोटर है या लैंप है।
• सर्किट के अनुसार SPDT, SPST-NO, या SPST-NC चुनें।
• आवश्यक संचालन बल और एक्चुएटर शैली चुनें।
• बढ़ते आयामों और टर्मिनल स्थितियों की तुलना करें।
• ऑपरेटिंग तापमान, सीलिंग, विद्युत जीवन और अनुमोदन की जाँच करें।
• सटीक भाग संख्या के लिए आधिकारिक डेटाशीट का अनुरोध करें।

अक्सर पूछे जाने वाले प्रश्न: संवेदनशील माइक्रो स्विच SPDT 5A 125/250VAC

संवेदनशील माइक्रो स्विच SPDT 5A 125/250VAC क्या है?

स्विच एक सामान्य टर्मिनल और दोहरे आउटपुट वाला कम-बल और स्नैप-एक्शन डिवाइस है। नियंत्रित परिस्थितियों में संचालित होने पर इसकी अधिकतम वर्तमान रेटिंग 5A है।

क्या मैं इसे 250VDC के लिए उपयोग कर सकता हूँ?

नहीं, जबकि 125/250 वीएसी का अंकन एसी रेटिंग का प्रतिनिधित्व करता है, यह डीसी वोल्टेज के लिए रेटिंग नहीं देता है। हमेशा उल्लिखित डीसी वोल्टेज और वर्तमान रेटिंग वाले स्विच की तलाश करें।

नहीं और NC में क्या अंतर है?

सामान्य रूप से खुला स्विच तब बिजली प्रवाहित होने देता है जब स्विच पर कुछ भी नहीं दबाया जाता है, जबकि सामान्य रूप से बंद स्विच एक्चुएटर दबाने पर बिजली प्रवाहित होने देता है।

क्या 5A माइक्रो स्विच मोटर को नियंत्रित कर सकता है?

हालाँकि मोटर का करंट 5A से कम है, स्विच सही ढंग से काम नहीं कर सकता है। प्रारंभिक धारा और आगमनात्मक आर्किंग की पहचान करें जो स्विच की क्षमता से अधिक हो सकती है। मोटर की भार क्षमता का मूल्यांकन करें या रिले या कॉन्टैक्टर का उपयोग करें।

क्या मैं 5A स्विच को 16A या 21A मॉडल से बदल सकता हूँ?

यह केवल तभी होता है जब आयाम, एक्चुएटर मूवमेंट, टर्मिनल व्यवस्था, संपर्क व्यवस्था, वोल्टेज रेटिंग और प्रमाणीकरण के संदर्भ में प्रतिस्थापन का आकार समान हो। अधिक पावर रेटिंग अपने आप में पर्याप्त नहीं है।

माइक्रो स्विच कितने समय तक चलता है?

किसी उत्पाद का जीवन भार, संदेश की आवृत्ति, संरेखण, वातावरण और स्थापना की गुणवत्ता से निर्धारित होता है। यांत्रिक और विद्युत जीवन अलग-अलग शब्द हैं; इसलिए वास्तविक भार के अनुसार विद्युत जीवन विनिर्देशों का पालन किया जाना चाहिए।

निष्कर्ष निकालने के लिए,माइक्रो स्विच 5a 125 250vयदि लोड और यांत्रिक पैरामीटर उपयुक्त हैं तो छोटे आकार के एसी नियंत्रण और स्थिति-संवेदन प्रणालियों के लिए एक व्यवहार्य विकल्प है। विशिष्टताओं को सत्यापित करें, एसपीडीटी के लिए सही टर्मिनल और एक्चुएटर चुनें, और महत्वपूर्ण इनरश करंट वाले या इलेक्ट्रोमैकेनिकल अनुप्रयोगों की मांग वाले उपकरणों के लिए रिले या हेवी-ड्यूटी समाधान का उपयोग करें।
